Em janeiro de 2025, o Optical Internetworking Forum (OIF) lançou oficialmente o padrão OpenZR 2.0, adicionando suporte para módulos ópticos coerentes 1.6T e interfaces FlexE (Ethernet Flexível). O padrão quebra as barreiras dos sistemas fechados tradicionais, permitindo que os clientes misturem e combinem produtos dos principais fornecedores de módulos ópticos do mundo.
Antes disso, pensamos que você poderia se perguntar o que são Open ZR , Open ZR e Open ZR, e já ouvimos falar de OpenROADM, ZR, ZR e assim por diante, explicaremos cada um deles abaixo.
Padrão | ZR | ZR | OpenROADM | Abrir ZR | Abrir ZR | Abrir ZR |
Taxa | 100G | 200G-400G | 100G-400G | 400G | 400G | 800G-1.6T |
Distância de transmissão | 80km | 120-600km | 80-1000km | 80-120km | 120-600km | 40-80km |
Abertura | Aberto (OIF) | Fornecedor privado | Interoperabilidade multi-fornecedor | Aberto (OIF) | Colaboração da indústria (Padrão informal) | Aberto (OIF está evoluindo) |
Aplicações típicas | Borda DCI | Rede de backbone regional | Rede Backbone do Operador | Nuvem DCI | Metro DCI | AI/centro de supercomputação interconexão |
Custo (Módulo) | 1K-2K | 10K-20K | Investimento em nível de sistema | 5K-8K | 10K-15K | 15K-30K (estimado) |
1. ZR (100G ZR)
Definição e padrões
O Taxa: 100Gbps (único comprimento de onda).
O Formato de modulação: DP-16QAM (modulação de amplitude de quadratura hexadecimal de polarização dupla).
O Distância de transmissão: 80km (sem relé).
O FEC (Correção de erro de encaminhamento): Com base no O-FEC (FEC aberto), a capacidade de correção de erro é de cerca de 2E-4.
O Área metropolitana DCI (data center intErconnect) e interconexão de curta distância da rede de borda.
Vantagens e limitações
Vantagens: Baixo consumo de energia (<5W), baixo custo (1.000 − 1.000 − 2.000/módulo).
Limitações: suporta apenas 100G e não pode ser atualizado suavemente para maior capacidade.
2. ZR + (Extensão Privada do Fornecedor)
Definição e padrões
Histórico: Alguns fabricantes lançaram soluções aprimoradas para superar as limitações do ZR, essas soluções não são padronizadas.
Características técnicas:
O Taxa: 200G/400G (com base em DP-QPSK ou DP-16QAM).
O Distância de transmissão: 120-600km (otimizando os algoritmos FEC e DSP).
O FEC: Algoritmo proprietário
O Rede de backbone regional, DCI de longa distância (como interconexão de data center entre cidades).
Vantagens e limitações
Vantagens: alta capacidade, longa distância, compatível com sistemas DWDM existentes.
Limitações: Lock-in do fornecedor (não pode interoperar com outras marcas de equipamentos), alto custo (10.000-10.000-20.000/módulo).
3. OpenROADM
Definição e padrões
Organização de padrões: The Open Optical Networking Initiative, iniciada por algumas grandes operadoras.
Objetivo principal: alcançar a interoperabilidade de vários fornecedores de equipamentos de rede óptica (ROADM, sistemas de linha).
Características técnicas:
O Hardware: chassis padronizados, módulos ópticos conectáveis (como 400ZR).
O Software: Controlador SDN baseado no modelo YANG, suportando o protocolo OpenConfig.
O Comprimento de onda independente/independente de direção/independente de contenção (W/D/C-ROADM).
O Reconstrução da rede backbone do operador
Vantagens e limitações
Vantagens: Quebre o sistema fechado tradicional e reduza os custos operacionais em 30%.
Limitações: O ecossistema é relativamente imaturo e o suporte de fabricantes de pequeno e médio porte é limitado.
4. ZR aberto (400ZR)
Definição e padrões
Organização de padrões: liderada pela OIF, em colaboração com OpenROADM e operadoras de telecomunicações.
Características técnicas:
O Taxa: 400Gbps (único comprimento de onda).
O Formato de modulação: DP-QPSK (Tecelagem de mudança de fase de quadratura de polarização dupla).
O Distância de transmissão: 80-120km (cenário da área metropolitana).
O FEC: Usa CFEC (Concatenated FEC) com uma capacidade de correção de erros de 5E-3.
O DCI de ultra-grande escala dos provedores de serviços de nuvem.
Valores do núcleo
5. Open ZR + (400ZR +)
Definição e padrões
O produto do período de vácuo padrão:
O Open ZR (400ZR) foi padronizado pelo OIF (Optical Internetworking Forum) em 2020, com foco em cenários DCI de metrô de 400G/80km, mas sua distância de transmissão e desempenho não podem atender aos requisitos de longa distância de alguns clientes. O ZR privado dos fornecedores tradicionais tem forte desempenho, mas sofre com o bloqueio do fornecedor.
Compromisso da indústria:
Para preencher a lacuna entre o Open ZR e o privado ZR, alguns fornecedores e operadoras propuseram o Open ZR, que visa estender a distância de transmissão e o desempenho por meio de colaboração aberta, mantendo a interoperabilidade de vários fornecedores.
Características técnicas
O Taxa: 400 Gbps (comprimento de onda único, compatível com ZR aberto).
O Distância de transmissão: 120-600km (otimizando FEC e formato de modulação).
O Formato de modulação: DP-QPSK (Tecelagem de mudança de fase de quadratura de polarização dupla) ou DP-16QAM (comutação dinâmica).
O FEC (Correção de erro para frente): OFEC aprimorado (a capacidade de correção de erros atinge 3E-3, maior do que 5E-3 do Open ZR)...
O Consumo de energia: cerca de 8-12W (ligeiramente superior ao 5-8W do Open ZR).
O A interface de hardware está em conformidade com o padrão Open ZR (como embalagem QSFP-DD).
O Suporta interoperabilidade entre módulos ópticos de vários fornecedores e sistemas de linha de terceiros.
6. ZR aberto (800ZR/1.6T ZR)
Definição e padrões
O Taxa: 800Gbps/1,6 Tbps (único comprimento de onda).
O Formato de modulação: DP-16QAM ou DP-64QAM de modelagem de probabilidade (PS).
O Distância de transmissão: 40-80km (otimização de curta distância).
O FEC: OFEC aprimorado (capacidade de correção de erros até 1E-2).
O Interconexão entre centros de computação AI
Foco da competição

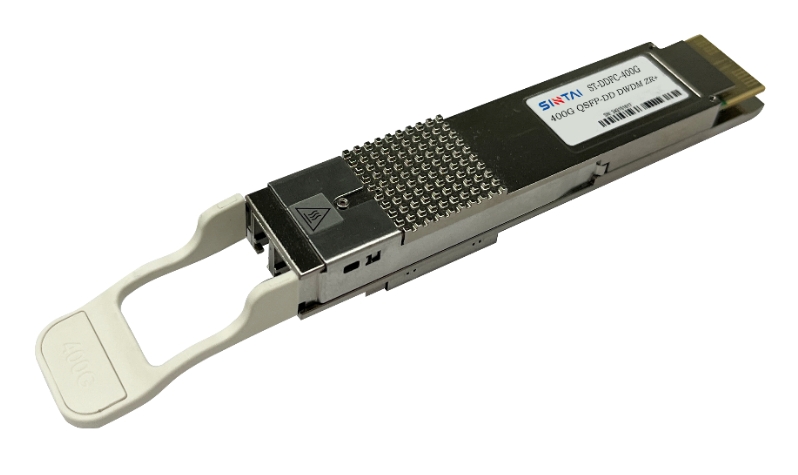

A Sintai Communication atualmente fornece módulos ópticos padrão, como 100G QFP28 ZR DCO, 400G QSFP-DD Open ZR DCO e filho, se houver algum interesse, não hesite em contactar-nos.
