Módulo Atermal AWG

Módulo Atermal AWG

  • Athermal AWG Module
  • Athermal AWG Module
  • Athermal AWG Module
  • Athermal AWG Module

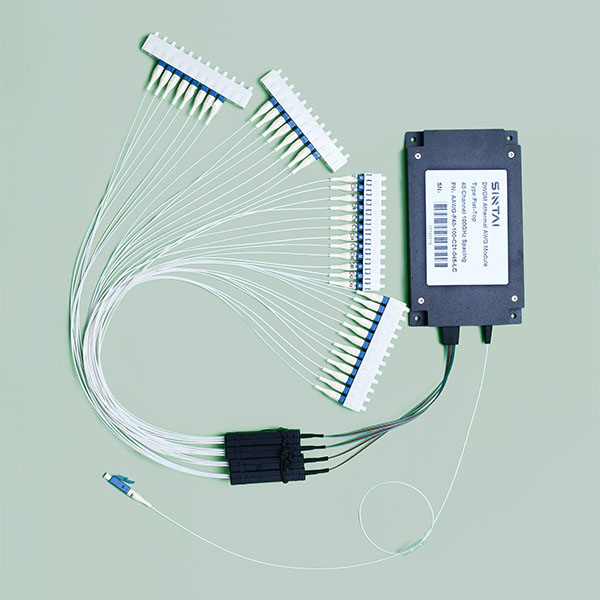

O módulo de grade athermal Array Waveguide (AWG) da Sintai é baseado na tecnologia de grade de guia de ondas nos substratos de silício e adota o design exclusivo de embalagem sem calor, que é uma solução DWDM completamente passiva sem energia, software ou controle de temperatura.


Acoplamento de canal preciso, baixa perda de inserção, alto isolamento de canal e alta estabilidade podem ser alcançados. Cada módulo possui funções de multiplexação e desmultiplexação e é um dos dispositivos mais importantes no sistema DWDM.

Módulo Atermal AWG Baixar PDF Entre em contato conosco

Produtos
Blog

Recurso do módulo Atermal AWG

  • Baixa perda de inserção

  • Isolamento de alto canal

  • Alta estabilidade e confiabilidade

  • Perda dependente de baixa polarização

  • Número multi-canal


Especificação do módulo Atermal AWG

Parâmetro

Unidade

Característica



Gauss

Top plano

ITU

GHz

± 12,5

Espaçamento do canal

Nm

0.8nm(100GHz)

Número do canal


40, 48or clientes especificados

Precisão do comprimento de onda

Nm

≤ 0,05

Perda de inserção do canal

DB

≤ 5.0

≤ 5.5

-1dB Largura de banda

Nm

≤ 0,2

≤ 0,34

-3dB Largura de banda

Nm

≤ 0,4

≤ 0,51

Isolamento do canal adjacente

DB

≥ 25

Isolamento de canal não adjacente

DB

≥ 30

Isolamento total

DB

≥ 22

≥ 23

Canal Ripple

DB

≤ 1.5

Perda de retorno

DB

≥ 45

Diretividade

DB

≥ 50

PDL

DB

≤ 0,5

PMD

Ps

≤ 0,5

Manipulação de energia

MW

≤ 300

Temperatura de funcionamento

°C

-10 ~ 70

Temperatura de armazenamento

°C

-40 ~ 85

Tipo de fibra

-

Corning SMF-28e Ultra

Tamanho do pacote

Mm

120x70x12
