Plug-in OADM

Plug-in OADM

  • tff 2
  • tff
  • tff 2
  • tff

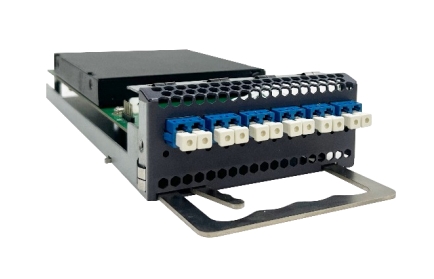

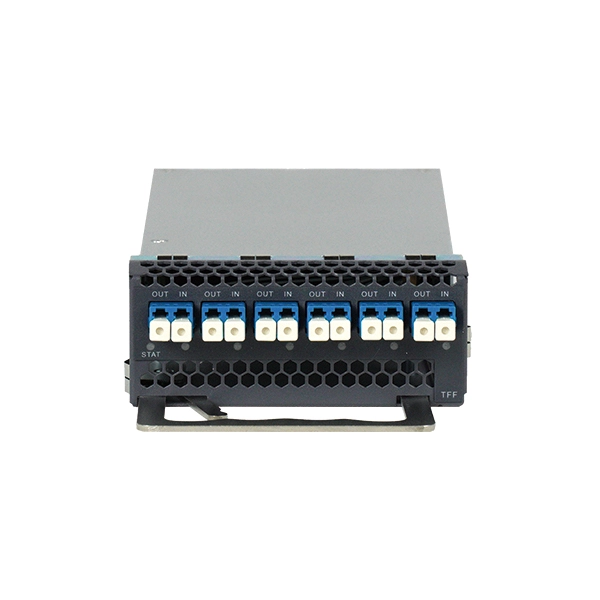

O cartão OADM (multiplexador óptico add-drop) de fibra dupla (TFF) lançado pela Sintai Communication foi especialmente projetado para aplicações de rede DWDM de vários comprimentos de onda. Ele pode multiplexar diferentes comprimentos de onda de óptica em uma fibra óptica ou separar vários canais ópticos multiplexados na mesma fibra óptica por comprimento de onda. Com base na tecnologia de filtro de filme fino (TFF), ele funciona na grade ITU com espaçamento de canal de 100GHz. A faixa de comprimento de onda DWDM é de 1528nm a 1568nm, e o comprimento de onda do canal ITU é opcional. Tem uma série de vantagens, como baixa perda de inserção e alto isolamento de canal.


Plug-in OADM Baixar PDF Entre em contato conosco

Produtos
Blog

Vista do produto

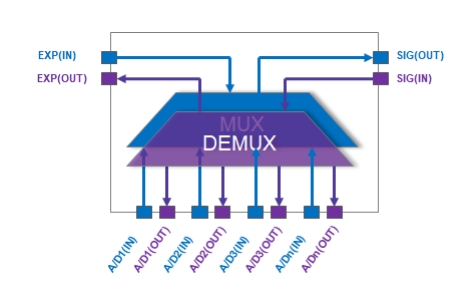

Função Estrutura


Caso Aplicação

  • É aplicável ao sinal óptico DWDM de 4 canais MUX e DEMUX


Especificação do produto

Cartão MuxDemux fixo de fibra dupla

Especificações

4-canal

8-canal

Função

Suporte Mux & Deux de 4 sinais ópticos DWDM

Suporte Mux & Deux de 8 sinais ópticos DWDM

Número Chanel

4λ @ 100 GHz (191.4THz ~ 196.1THz, modelo de placa como tabela 1)

8λ @ 100 GHz (191.4THz ~ 196.1THz, modelo de placa como tabela 2)

Perda de inserção

DB ≤ 2

DB ≤ 3

Largura espectral 3dB

> 75GHz

> 75GHz

Isolamento de canais adjacentes

> 25dB

> 25dB

Isolamento de canais não adjacentes

> 35dB

> 35dB

Número do slot

1 slot

Monitorização de energia

Suporte de monitoramento de energia óptica da porta Mux (SIG)

Luz indicadora

Suporte de luz indicadora de energia óptica da porta Mux (SIG)

Função estendida

Suporte em cascata estendida e use a porta EXP para atracar durante a cascata

Tabela modelo

Modelo de cartão

Porto

Frequência do centro (THz)

TFF5659

A56/D56 ~ A59/D59

195,60 ~ 195,90

TFF5255

A52/D52 ~ A55/D55

195,20 ~ 195,50

TFF4750

A47/D47 ~ A50/D50

194,70 ~ 195,00

TFF4346

A43/D43 ~ A46/D46

194,30 ~ 194,60

TFF3841

A38/D38 ~ A41/D41

193,80 ~ 194,10

TFF3437

A34/D34 ~ A37/D37

193,40 ~ 193,70

TFF2932

A29/D29 ~ A32/D32

192,90 ~ 193,20

TFF2528

A25/D25 ~ A28/D28

192,50 ~ 192,80

TFF2023

A20/D20 ~ A23/D23

192,00 ~ 192,30

TFF1619

A16/D16 ~ A19/D19

191,60 ~ 191,90
