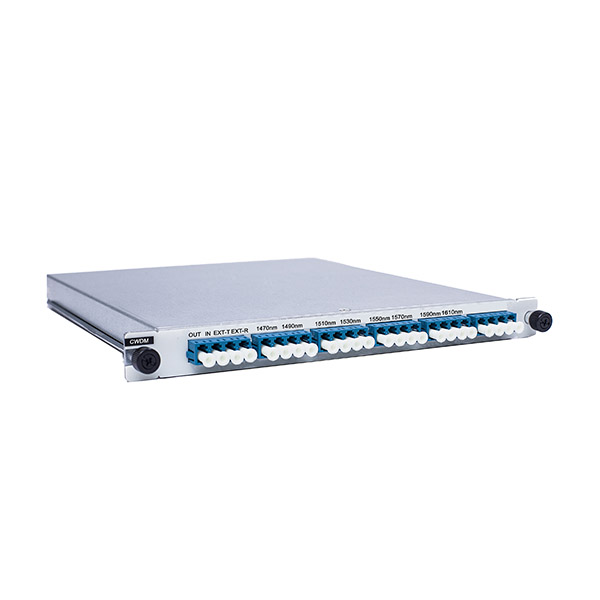

CWDM Adicionar e soltar Mux Demux

CWDM Adicionar e soltar Mux Demux

  • CWDM Add and Drop Mux Demux

O cartão de divisão de comprimento de onda passivo de multiplexação add-drop lançado pela Sintai Communication Co., Ltd é geralmente usado nos nós intermediários da rede de cadeia ou tipo anel, que pode receber e transmitir ou fazer upload e baixar seletivamente alguns canais de divisão de comprimento de onda do sinal de transmissão sem afetar a transmissão de outros canais.


A única placa multiplexadora CWDM add-and-drop suporta até 8 canais 'add-drop separadamente em duas direções diferentes.

CWDM Adicionar e soltar Mux Demux Baixar PDF Entre em contato conosco

Produtos
Blog

CWDM Adicionar e soltar Diagrama Mux Demux

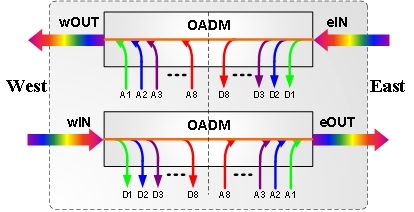

Estrutura Funcional CWDM Adicionar e Soltar Mux Demux



CWDM Adicionar e soltar Mux Demux Especificação

Número de canais

1

2

4

8

Número de slot ocupado

1

1

1

2

Faixa de comprimento de onda

CWDM: 1271nm a 1611nm

Perda de inserção

<1 dB

<1,5 dB

<2.5 dB

<3,5 dB

Rácio de isolamento de canais adjacentes

> 30 dB

> 30 dB

> 30 dB

> 30 dB

Rácio de isolamento de canais não adjacentes

> 40 dB

> 40 dB

> 40 dB

> 40 dB

Perda de retorno

> 45 dB

> 45 dB

> 45 dB

> 45 dB

Direção

> 50 dB

> 50 dB

> 50 dB

> 50 dB

Tipo de interface

Todas as interfaces são do tipo LC

Temperatura do trabalho

-40 ~ 85 °C

Temperatura de armazenamento

-40 ~ 85 °C
