Os módulos CWDM Mux/Demux fornecem a atualização de largura de banda mais robusta e de baixo custo para suas redes de comunicação de fibra óptica atuais. O núcleo do aplicativo do módulo CWDM é a unidade passiva MUX/DEMUX. CWDM MUX/DEMUX estão disponíveis em 2, 4, 8, 16, 18 configurações de canal.

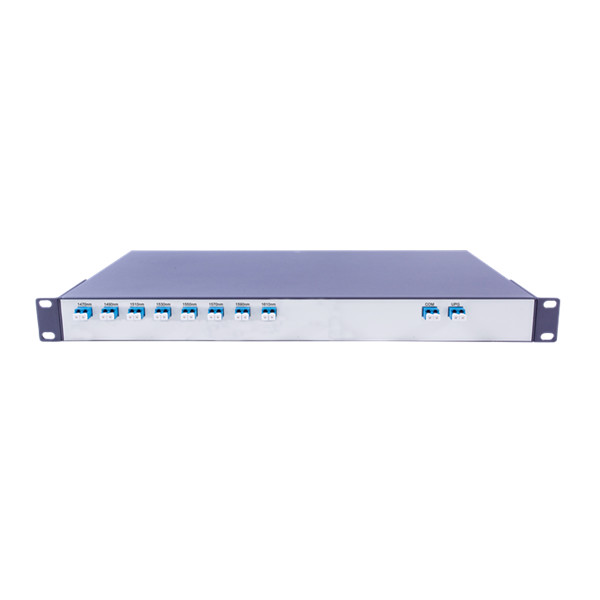

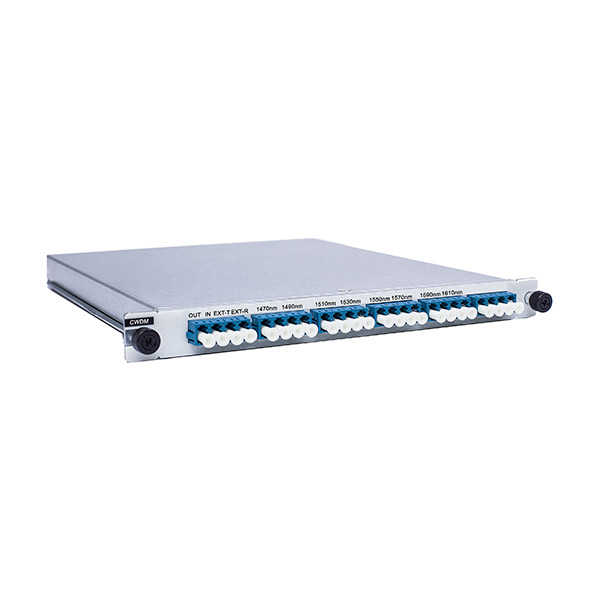

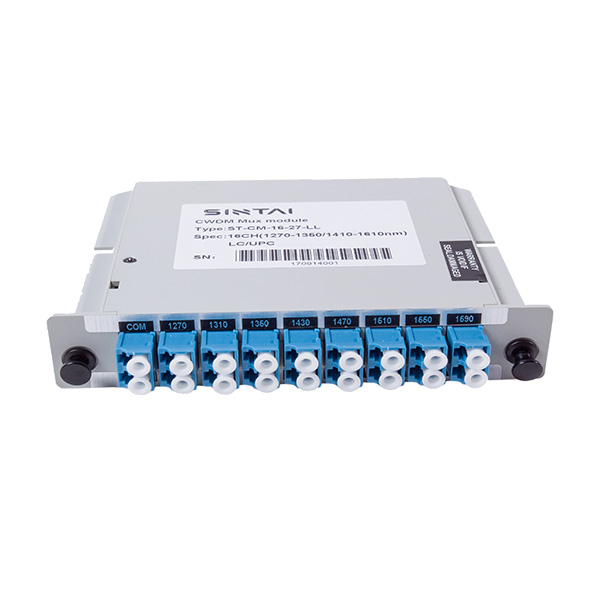

Cada módulo CWDM suporta Fibre Channel e Gigabit Ethernet em cada porta. Disponível no pacote da caixa do ABS, pacote de LGX, e 19 "1U rackmount. A porta de banda larga opcional para porta 1310nm ou 1550nm existente está disponível para multiplex com esses canais CWDM. Nossos módulos CWDM Mux/Demux fornecem baixa perda de inserção, alto isolamento de canal, banda de passagem larga, sensibilidade a baixa temperatura e caminho óptico sem epóxi.

8CH CWDM Mux Demux Baixar PDF Entre em contato conosco

Produtos
Blog

8CH CWDM Mux Demux Características

  • CWDM multiplexa e demultiplexa 8 canais CWDM em uma única fibra, 16 canais com a atualização CWDM

  • Pode operar como um multiplexador bidirecional universal quando atualizado

  • Reduz os requisitos de espaço com fator de forma de dupla densidade

  • Baixa perda de inserção de multiplexação/demultiplexação de 2,5 dB

  • Sobrepõe redes legadas, incluindo SONET, com um canal de desvio de 1310 nm

  • Elimina a necessidade de balanceamento de potência de canal com design de isolamento ultra-alto

  • Ambientalmente endurecido para temperaturas de operação ambiente de − 40 a 85 ° C; adequado para aplicações externas da planta


Aplicações 8CH CWDM Mux Demux

  • Maximiza a fibra em aplicações de loop local

  • Sobreposições CWDM com sistemas de transmissão de 1310 nm existentes

  • Fornece transmissão bidirecional em uma única fibra

  • Suporta arquiteturas de adicionar/soltar linear (barramento)

  • Suporta arquiteturas de anel hub-and-spoke


Conformidade 8CH CWDM Mux Demux

  • ITU-T G.694.2 e G.695

  • GR-1221 a edição 3 e 1209

  • Compatível com RoHS 6/6


Especificação 8CH CWDM Mux Demux

Parâmetro

Unidade

MUX/DEMUX

Número do canal

CH

8

Comprimento de onda operacional

Nm

1260 ~ 1620

Comprimento de onda do centro @ λc

Nm

Grade ITU

Espaçamento do canal

Nm

20

Perda de inserção do canal

DB

≤ 2.2

Largura de banda do canal

Nm

≥ Λc ± 6,5

Canal Ripple

DB

≤ 0,5

Isolamento do canal adjacente

DB

≥ 30

Isolamento de canal não adjacente

DB

≥ 45

Perda de retorno

DB

≥ 50

Diretividade

DB

≥ 55

PDL

DB

≤ 0,2

PMD

Ps

≤ 0,2

Manipulação de energia

MW

≤ 500

Temperatura de funcionamento

°C

0 ~ 70

Temperatura de armazenamento

°C

-40 ~ 85

Tipo de fibra

-

Corning SMF-28e Ultra

Tamanho do pacote

Mm

100x80x10
