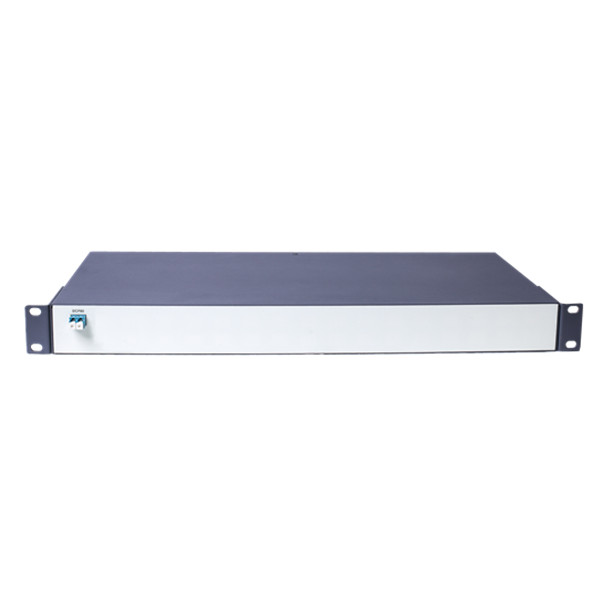

Fibra de compensação de dispersão de 80km

Fibra de compensação de dispersão de 80km

  • 80km Dispersion Compensation Fiber

Os módulos de compensação de dispersão estão disponíveis para quaisquer valores de dispersão de 10km a 140km de distância de compensação para taxas de dados transparentes entre 10Mbps e 40Gbps, com este DCF80A para dispersão de até 80 km. Eles podem ser usados para sistemas de comunicação de fibra óptica DWDM de canal único e multicanal e normalmente se conectam a um amplificador óptico.


Os módulos de compensação de dispersão (DCF) de Sintai são módulos puramente passivos que são baseados em fibra de compensação de inclinação de dispersão em uma configuração de montagem em rack de slot único de 19 polegadas. OFibra DCMÉ usado em nós de comunicação óptica para compensar a dispersão, fornecendo dispersão residual otimizada para fibra monomodo padrão (G.652) na banda C de sistemas de transmissão óptica.

Fibra de compensação de dispersão de 80km Baixar PDF Entre em contato conosco

Produtos
Blog

Característica de fibra de compensação de dispersão de 80km

  • Compensação de dispersão comprimentos 80km

  • Componente puramente passivo que suporta alta confiabilidade

  • Compensa a fibra óptica G.652 de modo único padrão

  • Compatível com canais ópticos C-Band DWDM

  • Protocolo transparente variando de 10 Mbps a 40 Gbps

  • Operação com um amplificador de reforço ou um pré-amplificador para obter excelente caráter

  • Design de montagem em rack de slot único 1U 19"

  • Baixa perda de inserção de ponta a ponta

  • Temperatura de funcionamento: -5 °C ~ 55 °C

  • Temperatura de armazenamento: -40 °C ~ 85 °C

  • CE ROHS compatível


Aplicação de fibra de compensação de dispersão de 80km

  • Fornece compensação de dispersão para aplicações de alcance estendido

  • Fornece pré e pós-compensação

  • Fornece compensação de dispersão de um ou multi-canal


Especificação de fibra de compensação de dispersão de 80km

Item

Perímetro

Comprimento de compensação G.652 equivalente

20Km

40Km

60Km

80Km

100Km

120Km

Dispersão de comprimento de onda 1545nm (ps/nm)

-340 ± 20

-670 ± 30

-1000 ± 40

-1340 ± 50

-1670 ± 60

-2040 ± 60

Inclinação relativa da dispersão 1545nm (nm-1)

0,004 ± 20%

Perda de inserção (dB)

≤ 3.5

≤ 5.0

≤ 6.8

≤ 8,7

≤ 10.7

≤ 12.9

Dispersão do modo de polarização (ps)

≤ 0,5

≤ 0,8

≤ 1.0

≤ 1.2

≤ 1.3

≤ 1.4

Perda dependente de polarização (ps)

≤ 0,1

≤ 0,1

≤ 0,1

≤ 0,1

≤ 0,1

≤ 0,1

Reflexão óptica (dB)

-27

Potência máxima de entrada admissível (dBm)

+ 23

Faixa de temperatura de trabalho

-5 °C ~ 70 °C

Faixa de temperatura de armazenamento

-40 °C ~ 85 °C

Ensaios ambientais/de confiabilidade

Em conformidade com a GR-2854 Telcordia e GR1221standard

Tipo de interface

LC/PC ou para ser personalizado

Embalagem

Chassis plugáveis: 1U, (D)220mm ×(W)442mm ×(H)44mm

Rackmount: 1U, (D)220mm ×(W)442mm ×(H)44mm
