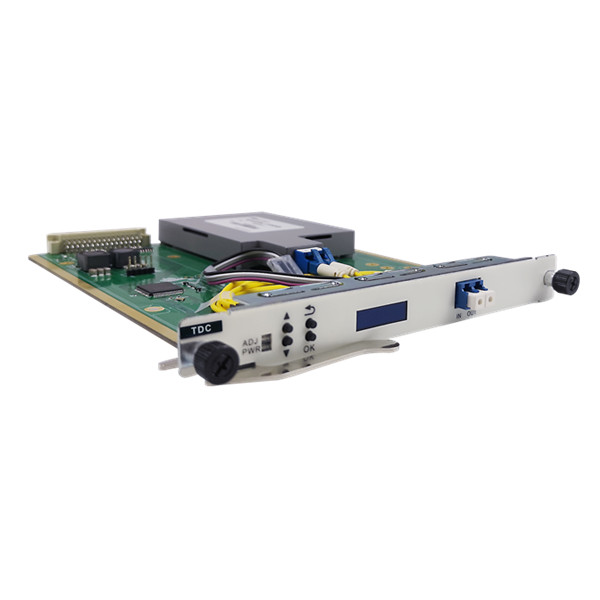

Cartão de compensação de dispersão sintonizável

Cartão de compensação de dispersão sintonizável

  • Tunable Dispersion Compensation Card

O cartão TDC (compensador de dispersão ajustável) lançado pela Sintai Communications é usado principalmente para compensação de dispersão do sistema de transmissão de alta velocidade, pode gerenciar com precisão a dispersão residual após compensação óptica fixa segmentada, e fornecer solução flexível e precisa para compensação de dispersão. É independente, transparente, seguro e confiável para sinais de transmissão óptica, de modo a garantir a comunicação normal do sistema. É adequado para sistema de transmissão WDM de alta velocidade e longa distância.


Cartão de compensação de dispersão sintonizável Baixar PDF Entre em contato conosco

Produtos
Blog

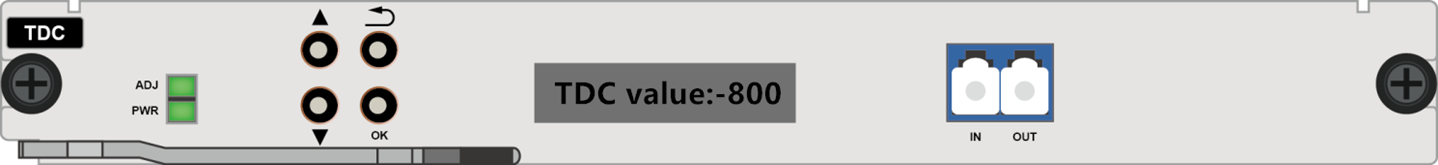

Diagrama de cartão de compensação de dispersão ajustável



Características do cartão de compensação de dispersão ajustável

  • Ajustável: fornece uma compensação de dispersão altamente precisa e ajustável dinamicamente em uma ampla gama de valores de dispersão.

  • Baixa latência: a latência do TDC é inferior a 25ns, tornando-o ideal para redes sensíveis ao tempo.

  • Multi-canal: TDC tem cobertura de banda C completa e pode ser usado em redes DWDM de 50GHz ou 100GHz.

  • Grande faixa de compensação de dispersão, suportando ± 1400ps/nm.

  • O caminho óptico é transparente e não altera o sinal óptico.

  • Estrutura simples e manutenção fácil.


Especificação do cartão de compensação de dispersão ajustável

Função

Nota

Faixa de comprimento de onda de trabalho

Banda C: 1528nm ~ 1568nm

Espaçamento de canal

50GHz ou 100GHz opcional

Faixa de compensação de dispersão

± 1400ps/nm

Precisão absoluta da dispersão

± 25ps/nm(≤ 700ps/nm); ± 60ps/nm(≤ 1200ps/nm)

Introdução perda

<5.5dB

PDL

<0.2dB

PMD

<1ps

Max potência óptica de entrada

27dBm

Tempo de aquecimento do módulo

<180s

Resolução de configuração de dispersão

± 10ps/nm

Tempo de resposta de dispersão

<20s

Botão e função de exibição

Suporte a configuração de intervalo de compensação de dispersão de operação de chave local, com a exibição pode exibir intuitivamente o status atual

Função de gestão de rede

Suporte TDC faixa de compensação de dispersão configuração remota e outras funções

Número de slot ocupado

Suporte OTNS8600 série chassis, ocupar 1slot

Interface óptica

LC/UPC

Max consumo de energia

10W

MTBF

> 100000 horas
