Monitoramento de canal (OCM)

Monitoramento de canal (OCM)

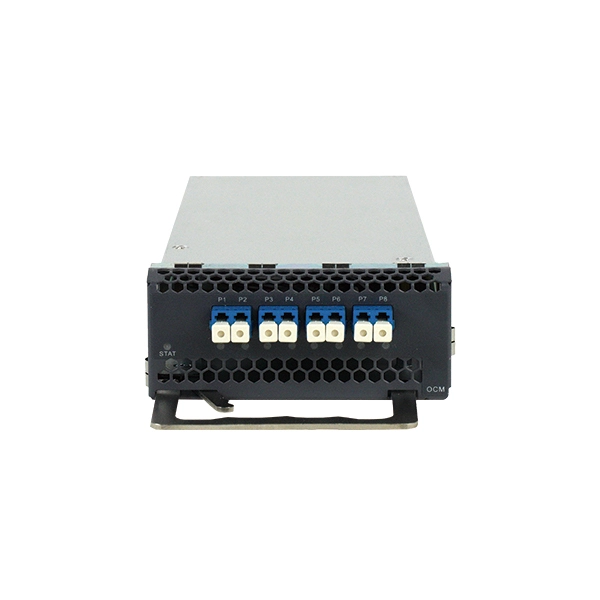

  • ocm 2

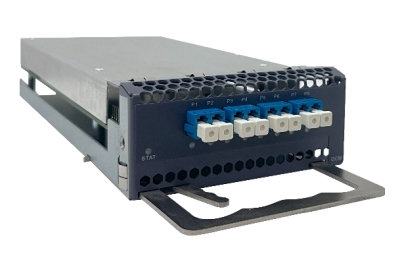

O cartão de monitoramento de canal óptico (OCM) lançado pela Sintai Communication é usado principalmente para analisar o desempenho do espectro de sinal MUX, poder óptico do canal, comprimento de onda e outros sinais de transmissão na faixa de comprimento de onda de 1528nm-1567nm do sistema DWDM. Tem as características de alta estabilidade, alta sensibilidade, precisão, alta faixa dinâmica e curto tempo de digitalização. É uma parte indispensável e importante do monitoramento de desempenho óptico no sistema DWDM.


Monitoramento de canal (OCM) Baixar PDF Entre em contato conosco

Produtos
Blog

Vista do produto


Função Estrutura


Caso Aplicação

  • Adequado para monitoramento de ponta a ponta do desempenho óptico


Especificação do produto

Cartão de monitoramento de canal óptico (OCM)

Função

Suporta o teste de comprimento de onda central, potência óptica e outros parâmetros de cada canal no sinal óptico MUX

Número do slot

1 slot

Porto

Forneça 8 interfaces de teste (selecionadas por interruptor óptico), que podem ser conectadas ao teste de sinal óptico MUX de 8 núcleos

Faixa de comprimento de onda de trabalho

1528,57 nm ~ 1567,34 nm (191.27THz ~ 196.15THz)

Espaçamento de canal

50/100 GHz, suporte de grade flexível

Centro de precisão de detecção de comprimento de onda

± 0,1 nm

Resolução de comprimento de onda central

0,02 nm

Faixa de monitoramento de energia do canal

-40 ~ -10 dBm

Precisão absoluta do poder

DB ≤ 1

Precisão de potência relativa

± 0,8 dB

Resolução de potência óptica

0,1 dB

Perda de retorno

≥ 40dB

Tempo de digitalização

≤ 1 s

Tempos de digitalização

>(10)^ 9
