Fibra de compensação de dispersão de 60km

Fibra de compensação de dispersão de 60km

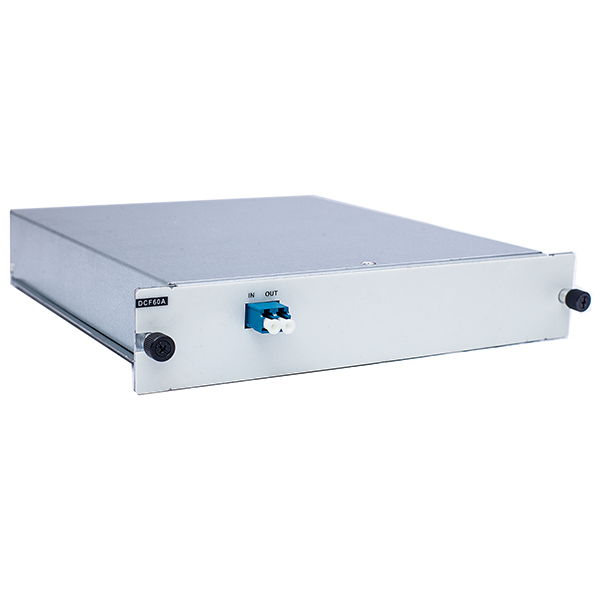

  • 60km Dispersion Compensation Fiber

O modelo DCF é uma fibra óptica de dispersão negativa lançada pela Sintai Communication Co., Ltd. É um novo tipo de modo únicoFibra DCMProjetado para uso com as fibras ópticas de modo único padrão G.652 e G.655 atualmente implantadas. A dispersão de fibra óptica G.652 nas proximidades do comprimento de onda de 1550nm é positiva (17-20) ps/nm (km), e a dispersão da fibra óptica padrão G.655 nas proximidades do comprimento de onda de 1550nm é positiva (4-6) ps/nm (km), com uma inclinação de dispersão positiva.


Portanto, precisamos adicionar fibra de compensação de dispersão com dispersão negativa na fibra óptica, em seguida, realizar a compensação de dispersão e garantir que a dispersão total de todos os links de fibra óptica esteja próxima de zero, de modo a realizar alta velocidade, grande capacidade e comunicação de longa distância.

Fibra de compensação de dispersão de 60km Baixar PDF Entre em contato conosco

Produtos
Blog

Característica de fibra de compensação de dispersão de 60km

  • Permite aplicações DWDM de banda C de 2,5, 10, 40 e 100G

  • Compensa 9/125 G.652 (NDSF) e G.655 (NZDSF) fibra óptica monomodo em comprimentos de compensação de amplo alcance

  • Habilita a compensação de dispersão por canal com Circulador integrado-Melhora a flexibilidade de implantação com baixa perda de inserção de ponta a ponta

  • Simplifica a montagem com LGX compacto ou opções de montagem de slot de onda simples

  • Reduz os requisitos de energia: a óptica passiva não requer energia


Aplicação de fibra de compensação de dispersão de 60km

  • Fornece compensação de dispersão para aplicações de alcance estendido

  • Fornece pré e pós-compensação

  • Fornece compensação de dispersão de um ou multi-canal


Especificação de fibra de compensação de dispersão de 60km

Modelo do produto

DCF60A

Comprimento de compensação G.652 equivalente

60km

Dispersão de comprimento de onda 1545nm (ps/nm)

-1000 ± 40

Inclinação relativa da dispersão do comprimento de onda 1545nm

0,004 ± 20%(nm-1)

Perda de inserção

DB ≤ 6,8

Dispersão do modo de polarização

≤ 1 ps

Potência óptica de entrada nominal de onda única

≤ 0 dBm

Interface óptica

Todas as interfaces são do tipo LC

Consumo de energia típico

0W (componentes passivos)

MTBF

> 200000 horas

Número de slot ocupado

2 slots (placa de compensação de dispersão com mais de 40km precisa ser configurada individualmente com o quadro passivo DCF)
