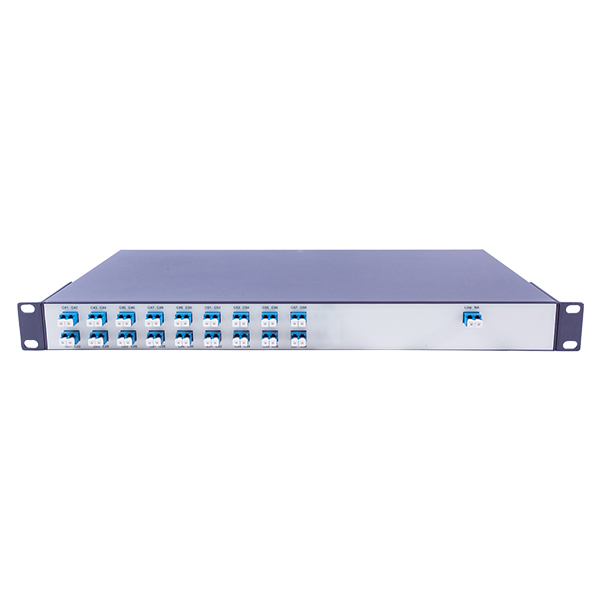

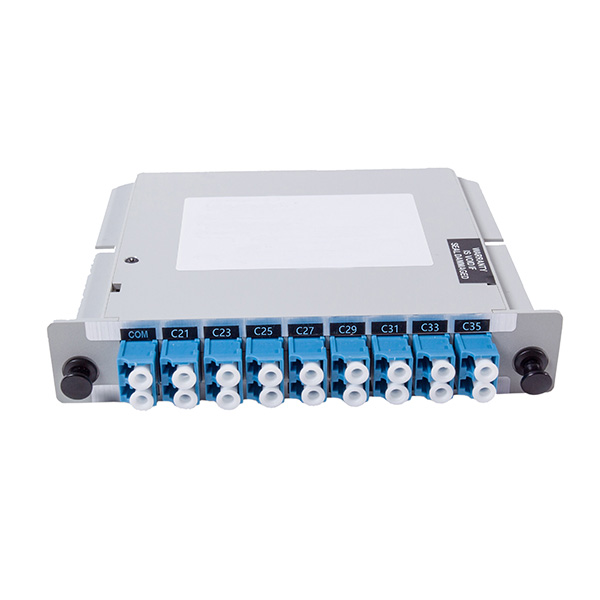

8CH DWDM Mux Demux

8CH DWDM Mux Demux

  • 8CH DWDM Mux Demux
  • 8CH DWDM Mux Demux
  • 8CH DWDM Mux Demux
  • 8CH DWDM Mux Demux
  • 8CH DWDM Mux Demux
  • 8CH DWDM Mux Demux

O módulo de MUX-DEMUX DWDM de 8 canais fornece multiplexação e demultiplexação para até 8 comprimentos de onda DWDM em um módulo de largura única. Todos os comprimentos de onda estão dentro da banda de passagem de um canal de banda C, permitindo que o módulo seja usado em aplicações DWDM para aumentar o número de circuitos de comprimento de onda.


As portas de monitor integradas permitem fácil instalação e solução de problemas, e as portas de expansão integradas permitem que comprimentos de onda DWDM adicionais sejam adicionados em serviço. O módulo é compatível com outros equipamentos DWDM e pode ser usado em aplicações de faixa de temperatura estendida.

8CH DWDM Mux Demux Baixar PDF Entre em contato conosco

Produtos
Blog

8CH DWDM Mux Demux Características

1. baixa perda de inserção

2. alta confiabilidade e estabilidade

3. baixo PDL

4. Design compacto

5. amplo comprimento de onda operacional: 1270nm-1610nm (1261nm ~ 1611nm)

6. ampla temperatura de funcionamento: -20 a 70 °C


Especificação 8CH DWDM Mux Demux

Parâmetro

Unidade

MUX/DEMUX

Número do canal

CH

8

Comprimento de onda operacional

Nm

1525 ~ 1565 opcional

Comprimento de onda do centro @ λc

Nm

Banda C, Grade ITU

Espaçamento do canal

Nm

0.8nm(100GHz)

Perda de inserção do canal

DB

≤ 2.5

Largura de banda passband

Nm

ITU ± 0,11

Canal Ripple

DB

≤ 0,5

Isolamento do canal adjacente

DB

≥ 30

Isolamento de canal não adjacente

DB

≥ 35

Perda de retorno

DB

≥ 50

Diretividade

DB

≥ 50

PDL

DB

≤ 0,15

PMD

Ps

≤ 0,1

Manipulação de energia

MW

≤ 500

Temperatura de funcionamento

°C

-10 ~ 70

Temperatura de armazenamento

°C

-40 ~ 85

Tipo de fibra

-

Corning SMF-28e Ultra

Tamanho do pacote

Mm

Padrão 1U 19 ", 44(h)x442(w)x220(d)

Tipo de adaptador de fibra

-

SC ou LC
