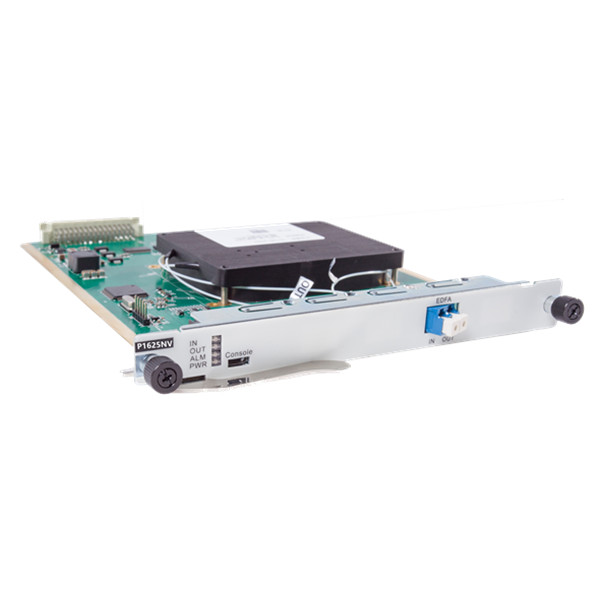

Cartão DWDM EDFA com VOA

Cartão DWDM EDFA com VOA

  • DWDM EDFA Card with VOA
  • DWDM EDFA Card with VOA
  • DWDM EDFA Card with VOA
  • DWDM EDFA Card with VOA

EDFA é uma placa de amplificação de fibra dopada com érbio lançada pela Sintai Communication Co., Ltd.


Sua principal função é compensar a potência da luz de sinal no link de transmissão, e pode amplificar os sinais ópticos de até 48 canais (intervalo de canal de 100 GHZ) ou 96 canais (intervalo de canal de 50 GHz) na banda C ao mesmo tempo.


Tem caracteres de ganho plano, ganho bloqueado, baixo ruído, etc. e é um componente importante indispensável para sistemas DWDM, futuros sistemas de alta velocidade, uma rede totalmente óptica de transmissão de longa distância.

Cartão DWDM EDFA com VOA Baixar PDF Entre em contato conosco

Produtos
Blog

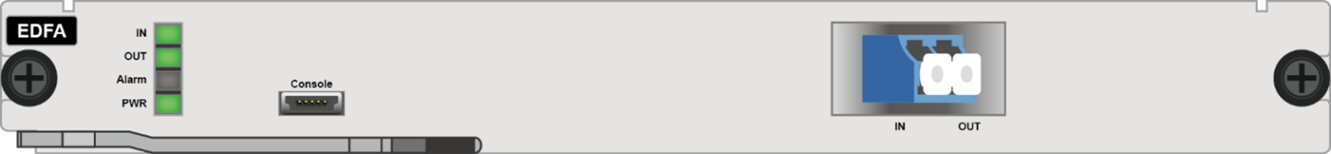

Cartão DWDM EDFA com diagrama VOA

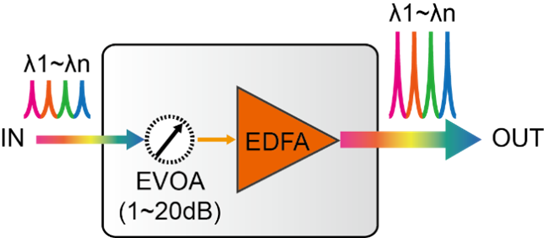

Cartão DWDM EDFA com estrutura funcional VOA


Cartão DWDM EDFA com especificação VOA

Parâmetro

Descrição

Observação

Faixa de comprimento de onda operacional

Convencional: 1529nm ~ 1561nm para sistemas DWDM de 40 ondas (100GHz) ou 80 ondas (50GHz)

Estendido: 1528nm ~ 1568nm para sistema DWDM de 48 ondas (100GHz) ou 96 ondas (50GHz)


Tipo de EDFA

20G17

20G25

20G30

O parâmetro pode ser personalizado

Potência óptica de entrada mínima

-26dBm

-34dBm

-39dBm

Potência óptica de saída saturada

20dBm

20dBm

20dBm

Ganho nominal

17dB (± 3 ajustável)

25dB (± 3 ajustável)

30dB (± 3 ajustável)

Ganho de planura

≤ 1.5dB


Coeficiente de ruído

DB ≤ 5,5


Amplificação dupla

Suporte de bombeamento duplo embutido para amplificação de sinal secundário

Configuração opcional

Experiência

Suporte de bloqueio de ganho, ganho ajustável, tecnologia de controle transitório, desligamento automático de potência óptica de saída


Características do VOA

VOA embutido, faixa dinâmica de atenuação ajustável de gerenciamento de rede 0 ~ 20dB

Configuração opcional

Gestão de rede

Suporte de monitoramento em tempo real do status operacional EDFA, incluindo: potência óptica, bombeamento, temperatura, etc.


Número de slots ocupados

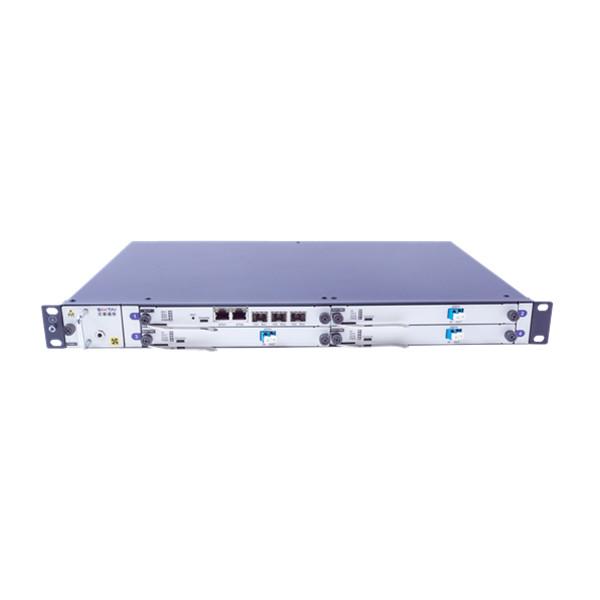

Suporte todos os chassis da série OTNS8600, ocupa 1 slot


Interface óptica

LC/UPC


Consumo máximo de energia

15W
