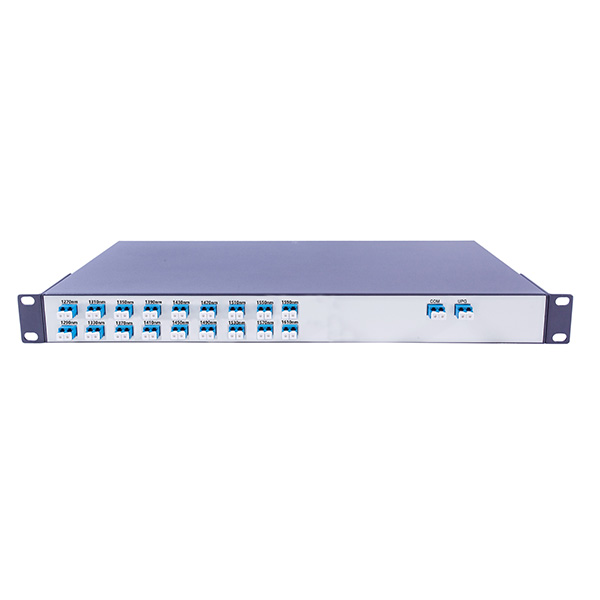

18CH CWDM Mux Demux

18CH CWDM Mux Demux

  • 18CH CWDM Mux Demux

O multiplexador/demultiplexador CWDM lançado pela Guangzhou Sintai Communications Co., Ltd. é projetado para aplicações de rede CWDM multi-comprimento de onda econômicas e eficientes.CWDMO mux demux é baseado na tecnologia de filtro de filme fino (TFF) e opera em grades ITU com espaçamento de canal de 20nm.


O comprimento de onda CWDM varia de 1270 a 1610 nm e suporta no máximo 18 canais de multiplexação/demultiplexação de sinal óptico. Tem uma série de vantagens, como multi-tipo de estruturas de embalagem, baixa perda de inserção, alto isolamento de canal e assim por diante.

18CH CWDM Mux Demux Baixar PDF Entre em contato conosco

Produtos
Blog

Característica de 18CH CWDM Mux Demux

  • Baixa perda de inserção (IL)

  • Isolamento de alto canal

  • Alta estabilidade e confiabilidade

  • Forneça 1 a 18 canais com um design compacto

  • Em conformidade com a ITU-T G.694.2

  • Em conformidade com o padrão GR-1209-CORE-2001 Telcordia

  • Em conformidade com o padrão GR-1221-CORE-1999 Telcordia

  • Em conformidade com a RoHS-6 (sem chumbo)

  • Área de aplicação

  • Sistema CWDM

  • Sistema CATV


Aplicações de 18CH CWDM Mux Demux

  • Maximiza a fibra em aplicações de loop local

  • Sobreposições CWDM com sistemas de transmissão de 1310 nm existentes

  • Fornece transmissão bidirecional em uma única fibra

  • Suporta arquiteturas de adicionar/soltar linear (barramento)

  • Suporta arquiteturas de anel hub-and-spoke


Conformidade 18CH CWDM Mux Demux

  • ITU-T G.694.2 e G.695

  • GR-1221 a edição 3 e 1209

  • Compatível com RoHS 6/6


Especificação de 18CH CWDM Mux Demux

Item

CWDM MUX/DEMUX

Número do canal

1

2

4

8

16

18

Comprimento de onda de funcionamento (nm)

1260 ~ 1620

Comprimento de onda do centro (nm)

Grade ITU-T

Espaçamento de canal (nm)

20

Perda de inserção do canal (dB)

≤ 0,8

≤ 1.2

≤ 1.8

≤ 2.6

≤ 4.5

≤ 5.0

Largura de banda do canal (dB)

ITU ± 6,5

Flatness (dB)

≤ 0,5

Isolamento do canal adjacente (dB)

≥ 30

Isolamento de canal não adjacente (dB)

≥ 40

Perda de retorno (dB)

≥ 50

Diretividade (dB)

≥ 55

Perda dependente da polarização (dB)

≤ 0,2

Dispersão do modo de polarização (ps)

≤ 0,2

Manipulação de energia (dB)

≤ 500

Temperatura de funcionamento (°C)

0 ~ 70

Temperatura de armazenamento (°C)

-40 ~ 85

Tipo de pacote

Tubo de aço, caixa ABS, caixa padrão LGX, rack padrão 1U de 19 polegadas
