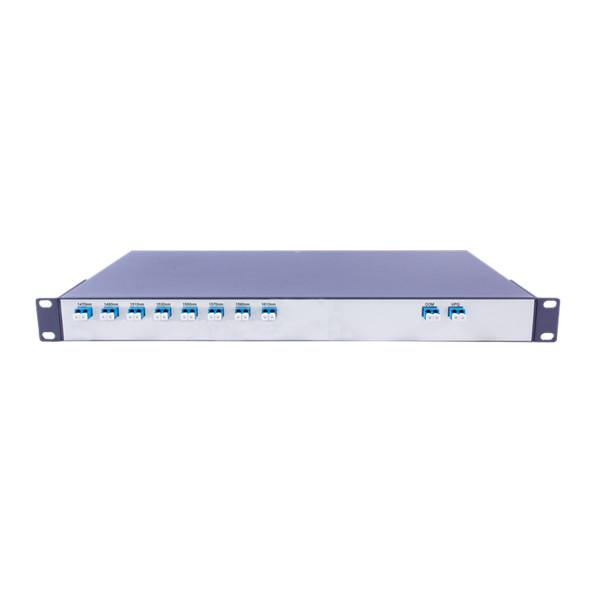

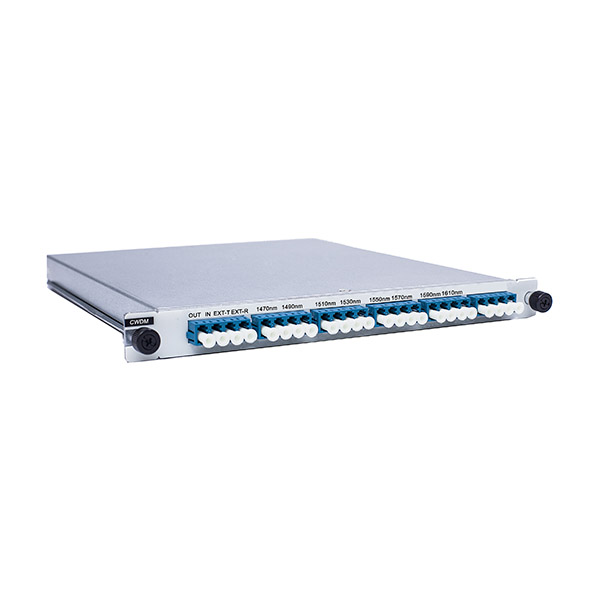

16CH CWDM Mux Demux

16CH CWDM Mux Demux

  • 16CH CWDM Mux Demux
  • 16CH CWDM Mux Demux
  • 16CH CWDM Mux Demux
  • 16CH CWDM Mux Demux

A tecnologia CWDM fornece a flexibilidade para aumentar a capacidade da infraestrutura de fibra existente, permitindo vários canais/comprimentos de onda sobre o mesmo cabeamento de fibra. Cada canal transporta dados independentemente uns dos outros, permitindo que os designers de rede transportem diferentes taxas de dados.


É protocolo e taxa de suporte transparente para aplicações como 1G/10G Ethernet, SDH/SONET e 8/4/2/1G Fiber Channel através do mesmo link de fibra.

16CH CWDM Mux Demux Baixar PDF Entre em contato conosco

Produtos
Blog

16CH CWDM Mux Demux características

  • Multiplexação de até 16 canais em par de fibra

  • Baixa perda de inserção

  • 1U 19 ''design modular de baixo perfil

  • Porta de monitor de 1% para Tx e Rx, garante fácil solução de problemas sem tempo de inatividade

  • Duplex LC/UPC, facilmente suporta cabos de patch duplex entre o transceptor e a unidade passiva

  • Em conformidade com a ITU-T padrão G.694.2 e Telcordia GR1209, GR1221

  • Banda CWDM de 16 canais padrão 1270 nm-1570 nm, espaçamento de 20 nm

  • Baseado na tecnologia de filtro de filme fino

  • Passivo, sem necessidade de energia elétrica. (MTBF ca.500 anos)


Aplicações 16CH CWDM Mux Demux

  • Maximiza a fibra em aplicações de loop local

  • Sobreposições CWDM com sistemas de transmissão de 1310 nm existentes

  • Fornece transmissão bidirecional em uma única fibra

  • Suporta arquiteturas de adicionar/soltar linear (barramento)

  • Suporta arquiteturas de anel hub-and-spoke


Conformidade 16CH CWDM Mux Demux

  • ITU-T G.694.2 e G.695

  • GR-1221 a edição 3 e 1209

  • Compatível com RoHS 6/6



Especificação 16CH CWDM Mux Demux

Item

CWDM MUX/DEMUX

Número do canal

1

2

4

8

16

18

Comprimento de onda de funcionamento (nm)

1260 ~ 1620

Comprimento de onda do centro (nm)

Grade ITU-T

Espaçamento de canal (nm)

20

Perda de inserção do canal (dB)

≤ 0,8

≤ 1.2

≤ 1.8

≤ 2.6

≤ 4.5

≤ 5.0

Largura de banda do canal (dB)

ITU ± 6,5

Flatness (dB)

≤ 0,5

Isolamento do canal adjacente (dB)

≥ 30

Isolamento de canal não adjacente (dB)

≥ 40

Perda de retorno (dB)

≥ 50

Diretividade (dB)

≥ 55

Perda dependente da polarização (dB)

≤ 0,2

Dispersão do modo de polarização (ps)

≤ 0,2

Manipulação de energia (dB)

≤ 500

Temperatura de funcionamento (°C)

0 ~ + 70

Temperatura de armazenamento (°C)

-40 ~ + 85

Tipo de pacote

Tubo de aço, caixa ABS, caixa padrão LGX, rack de 19 polegadas padrão 1U
