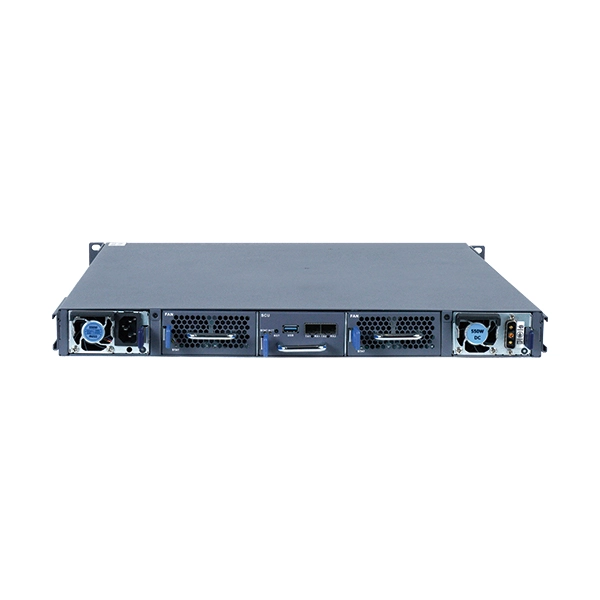

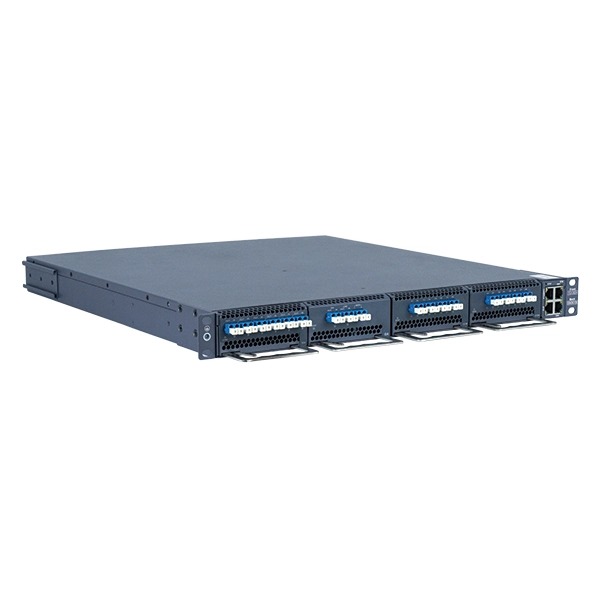

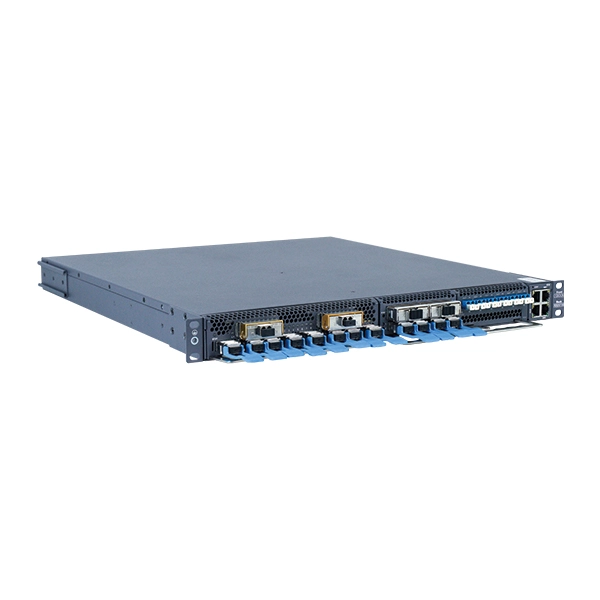

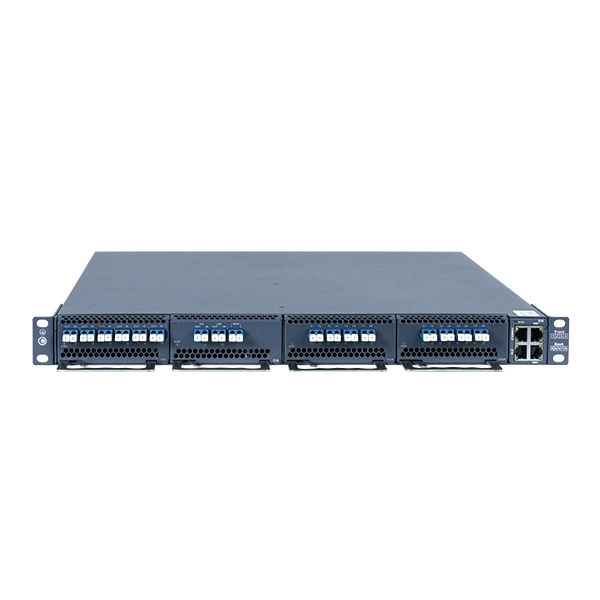

Plataforma 6.4T 1U

Plataforma 6.4T 1U

Plataforma 6.4T 1U DCI/OTN
  • 1
  • 1
  • 1
  • 1
  • 1
  • 1
  • 1
  • 1
  • 1
  • 1

OTNS8600-DCI4 é uma plataforma de transmissão optoeletrônica integrada WDM projetada para Data Center Interconnect (DCI) pela Guangzhou Sintai Communication Co., Ltd, apresenta alta integração (integração optoeletrônica), grande largura de banda (25,6 Tbits/Fibra), implantação simples (sem ajuste complicado), fácil operação e manutenção (CLI /Web LCT / SNMP/ NETCONF /NMS) E segurança e confiabilidade. Ele pode atender à demanda de largura de banda em rápido crescimento entre as DCs, alcançar a implantação flexível de equipamentos, crie uma arquitetura de rede óptica aberta e conduza o mercado DCI a uma nova era de interconexão totalmente óptica de alta velocidade.

Plataforma 6.4T 1U Baixar PDF Entre em contato conosco

Produtos
Blog

Características da plataforma 6.4T 1U DCI/OTN

  • Adote design modular optoeletrônico integrado e conectável; os componentes suportam hot-plugging, implantar e expandir sob demanda.

  • Projeto de resfriamento de ar dianteiro e traseiro, 1 1 unidades de ventilador FRU disponíveis, ajuste automático de velocidade suportado.

  • O armário de profundidade de 19 " / 800mm pode ser instalado, adequado para salas de data center e pode ser implantado com equipamentos de TI em gabinetes comuns.

  • Capacidade de transmissão de até 25.6Tbit/s @ Banda C ultra-larga 400G * 80λ/800G * 40λ, até 6,4 Tbit/s por subrack.

  • Capacidade de onda única até 800G, evolução contínua em direção a 1,2 T e 1,6 T.

  • Placa de camada óptica altamente integrada com OA, WSS, VOA, OSC, OTDR, OCM, OLP, etc. para simplificar a conectividade de fibra interna.

  • Suporta 10GE, 25GE, 40GE,100GE, 100GE FlexE (Unware), 400GE, STM-64, 10GE WAN, FC800, FC1600, FC3200, OTU2, OTU2e, OTU4 e outros serviços de acesso.

  • Suporta rede ROADM de 9 graus e FlexGrid.

  • Suporta monitoramento abrangente de desempenho e visibilidade de qualidade no serviço, OTN e camadas ópticas.

  • Fornece várias soluções de proteção em nível de rede multicamadas e em nível de dispositivo. Atraso de reversão de proteção <50ms, garantindo desempenho de proteção superior.

  • Suporta interface aberta padrão NETCONF/YANG e plataforma de gerenciamento GUI com base na arquitetura B/S, CLI, Web LCT, SNMP.



Especificações da plataforma 6.4T 1U DCI/OTN

Parâmetro

Descrição

Chassis

Dimensões (H x W x D)

1U: 44mm (H)× 444mm (W)× 490mm (D)

Capacidade máxima

6.4Tbit/s

Número de slots de cartão de serviço

4

Armários aplicáveis

19 ''armário 800mm ou mais profundo

Porto do lado da linha

Taxa

  • 100G (PDM_QPSK) programável

  • 200G (PDM_QPSK) programável

  • 200G (PDM _ 8QAM) programável

  • 200G (PDM _ 16QAM) programável

  • 300G (PDM _ 8QAM) programável

  • 400G (PDM _ 16QAM) programável

  • 800G(PDM _ 16QAM)

Módulo óptico

Pluggable QSFP28 / QSFP-DD / CFP2/OSFP, comprimento de onda ajustável

Porto do lado do cliente

Tipo de serviço

10GE, 25GE, 40GE, 100GE, 100GE FlexE(Unware) , 400GE, STM-64, 10GE _ WAN, FC800, FC1600, FC3200, OTU2, OU2e, OUT4

Módulo óptico

Pluggable SFP / SFP28 / QSFP28 / QSFP-DD

Gestão de energia óptica

ALS, AGC

Número máx. de comprimentos de onda

Grade fixa: 120 comprimentos de onda @ 50 GHz

Espaçamento de canal

Grade fixa: 50 GHz / 75 GHz / 100 GHz / 150 GHz

Grade flexível: fatia de 6,25 GHz

Faixa de frequência central

190.7THz ~ 196.65THz

Faixa de comprimento de onda central

1524.5nm ~ 1572.06nm

Função de proteção

  • Linha de proteção óptica (OLP)

  • Proteção óptica de segmento multiplexado (OMSP)

  • Proteção óptica do canal (OCHP)

  • Proteção de porta 1 1 do lado da linha (apenas suporte de muxponder P422)

Gestão de rede

  • Suporte hot swap da placa de controle principal (SCU)

  • Suporte CLI, Web LCT, SNMP, NETCONF, plataforma de gerenciamento GUI baseada na arquitetura B/S

  • Suporte de comunicação DCN baseado em OSC

Fonte de alimentação

Backup

Fonte de alimentação CRPS padrão 1 1 backup

AC

  • Faixa de tensão nominal: 100 V AC ~ 130 V AC (50/60Hz) ou 200 V AC ~ 240 V AC (50/60Hz)

  • Faixa de tensão máx.: 90 V AC ~ 264 V AC (45Hz ~ 65Hz)

HVDC

  • Faixa de tensão nominal: 2-40 V HVDC

  • Faixa de tensão máx.: 192 V HVDC ~ 288 V HVDC

    • DC

    • Faixa de tensão nominal: -48 V DC/-60 V DC

    • Faixa de tensão máx.: -40 V DC ~-72 V DC

    Dissipação de calor

    • Ar de entrada frontal e ar de saída traseira

    • 1 + 1 unidade de backup do ventilador

    Consumo de energia típico

    <550W (combinação completa da camada elétrica)

    Ambiente

    Temperatura de funcionamento

    Curto prazo: -5 °C ~ + 45 °C; Longo prazo: 0 °C ~ 40

    Temperatura de armazenamento

    -40 °C ~ + 70 °C

    Umidade

    5% ~ 95% (sem condensação)
