ROADM

ROADM

  • wss
  • wss 2
  • wss
  • wss 2

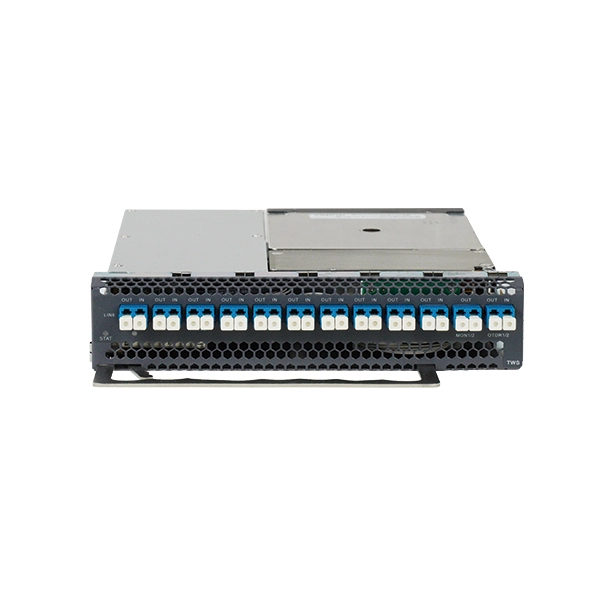

O cartão ROADM de 9 graus (WSS) lançado pela Sintai Communication suporta a integração das principais funções WSS, BA, PA e OSC em um cartão, possui componentes WSS 1x9 duplos integrados e possui 9 portas para multiplexação e demultiplexação de comprimento de onda. Ele suporta uma rede DWDM com 96 canais (intervalo de comprimento de onda de 50GHz) na faixa de frequência de 191,35THz ~ 196,10THz na banda C. Ele também suporta a função de grade flexível, realiza o ajuste flexível da largura de banda do canal e melhora a utilização do espectro de toda a rede.


ROADM Baixar PDF Entre em contato conosco

Produtos
Blog

Vista do produto

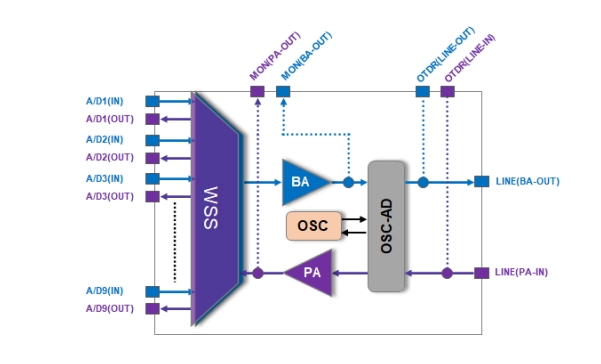

Função Estrutura


Caso Aplicação

  • Adequado para adição/queda dinâmica e passagem do comprimento de onda óptico na estação OADM

  • Adequado para passagem dinâmica e programação de comprimentos de onda ópticos multidimensionais na estação ROADM


Especificação do produto

Parâmetro

Descrição

Observação

Faixa de comprimento de onda operacional

Convencional: 1529nm ~ 1561nm para sistemas DWDM de 40 ondas (100GHz) ou 80 ondas (50GHz)

Estendido: 1528nm ~ 1568nm para sistema DWDM de 48 ondas (100GHz) ou 96 ondas (50GHz)


Tipo de EDFA

20G17

20G25

20G30

O parâmetro pode ser personalizado

Potência óptica de entrada mínima

-26dBm

-34dBm

-39dBm

Potência óptica de saída saturada

20dBm

20dBm

20dBm

Ganho nominal

17dB (± 3 ajustável)

25dB (± 3 ajustável)

30dB (± 3 ajustável)

Ganho de planura

≤ 1.5dB


Coeficiente de ruído

DB ≤ 5,5


Amplificação dupla

Suporte de bombeamento duplo embutido para amplificação de sinal secundário

Configuração opcional

Experiência

Suporte de bloqueio de ganho, ganho ajustável, tecnologia de controle transitório, desligamento automático de potência óptica de saída


Gestão de rede

Suporte de monitoramento em tempo real do status operacional EDFA, incluindo: potência óptica, bombeamento, temperatura, etc.


Número de slots ocupados

Suporte todos os chassis da série OTNS8600, ocupa 1 slot


Interface óptica

LC/UPC


Consumo máximo de energia

15W
