96CH MuxDemux Integrado

96CH MuxDemux Integrado

  • 55
  • 111
  • 600
  • 111
  • 55
  • 111
  • 600
  • 111

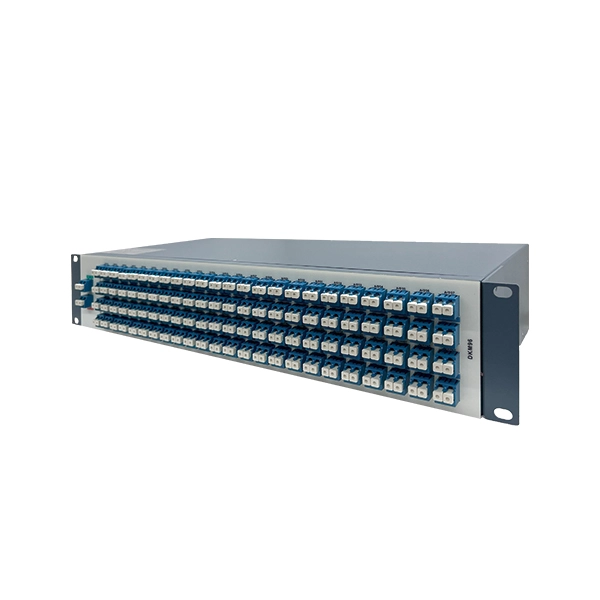

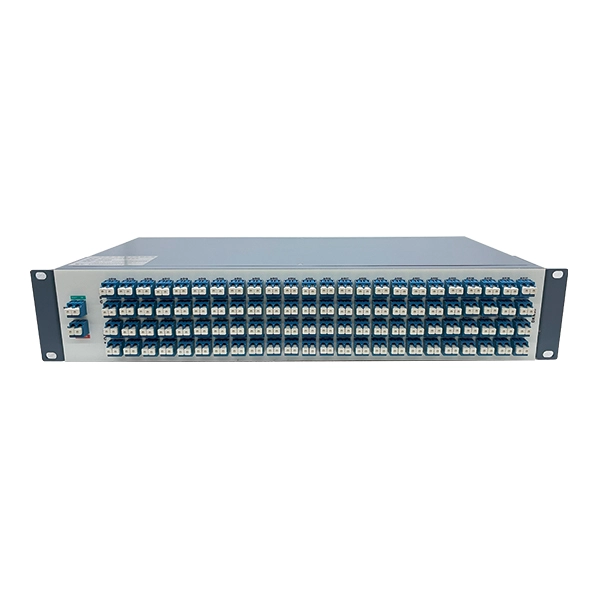

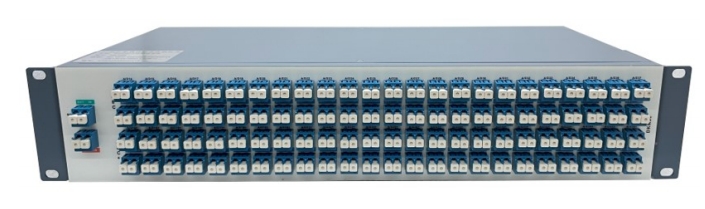

O rack MuxDemux passivo de 96 canais (MUX96) lançado pela Sintai Communication é usado principalmente no sistema de divisão de comprimento de onda DWDM para completar a função de multiplexação ou demultiplexação de 96 comprimentos de onda ópticos na faixa de banda C. Ele pode multiplexar diferentes comprimentos de onda ópticos para uma fibra óptica ou separar vários canais ópticos multiplexados na mesma fibra óptica por comprimento de onda. Com base na tecnologia de grade de guia de onda no substrato de silício, ele adota um design de embalagem sem calor exclusivo, que pode alcançar um acoplamento de canal preciso, baixa perda de inserção, alto isolamento de canal e alta estabilidade. É adequado para o sistema DWDM de alta capacidade de 96 ondas.


96CH MuxDemux Integrado Baixar PDF Entre em contato conosco

Produtos
Blog

Vista do produto

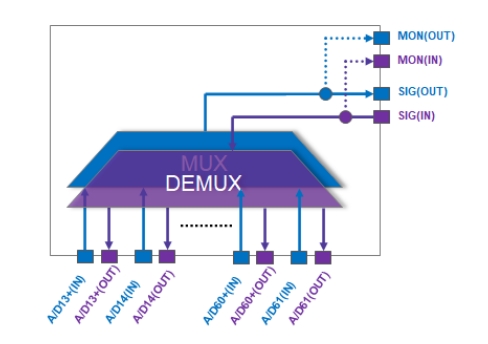

Função Estrutura


Caso Aplicação

  • Adequado para multiplexação e demultiplexação de 96 canais de sinais ópticos DWDM em banda C


Especificação do produto

96CH cremalheira passiva MuxDemux (MUX96)

Função

Suporte multiplexação e demultiplexação de 96 sinais ópticos DWDM em banda C

Tamanho (HxWxD)

2U: 88mm (altura) × 442mm (largura) × 220mm (profundidade)

Tipo espectral

Tipo de topo plano

Frequência de banda passante ITU

± 6,25 GHz

Espaçamento de canal

0.4nm (50GHz)

Número do canal

96

Precisão do comprimento de onda

≤ 0,04nm

Perda de inserção do canal

DB ≤ 6,5

Perda de inserção uniformidade

≤ 1.5dB

Largura de banda 1dB

≥ 0,18 nm

Largura de banda 3dB

≥ 0,28nm

Largura de banda de 20dB

≤ 0.7nm

Isolamento de canais adjacentes

≥ 25dB

Isolamento de canais não adjacentes

≥ 25dB

Cruzamento total

≥ 20dB

Perda de retorno

≥ 40dB

Perda dependente de polarização

≤ 0.5dB

Dispersão do modo de polarização

≤ 1.0ps

Dispersão

± 35ps

Temperatura de trabalho

-5 ~ + 65 °C

Temperatura de armazenamento

-40 ~ + 85 °C

Taxa de divisão de porta MON

21dB (razão de divisão 1%)

Gestão

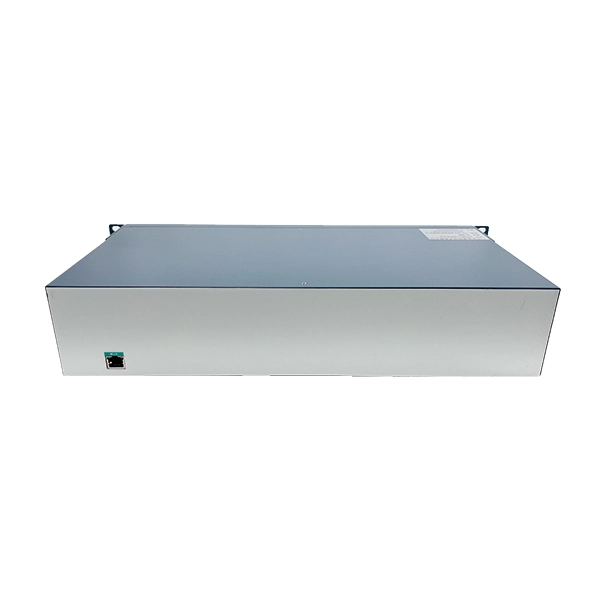

Fornecer interface de gerenciamento de RJ-45 para conectar com a placa de interface traseira do equipamento de OTNS8600-DCI8, ler o SN/modelo/PN e outras informações do equipamento através do sistema de gerenciamento de rede, e relatar o status on / off ao mesmo tempo, com capacidade de gerenciamento de recursos burros
