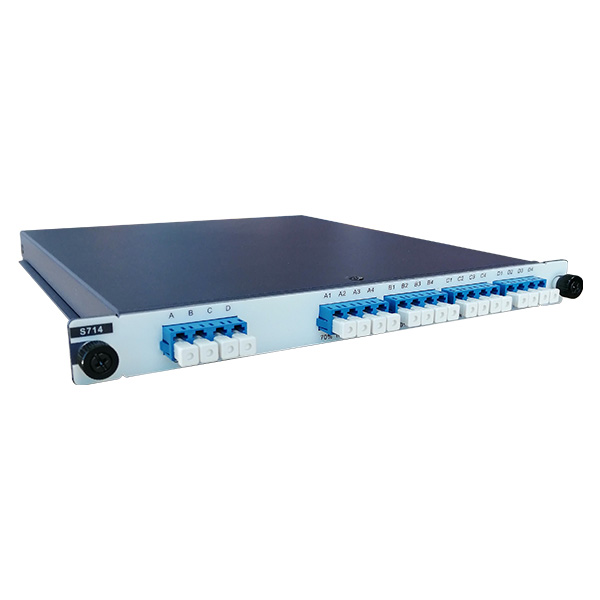

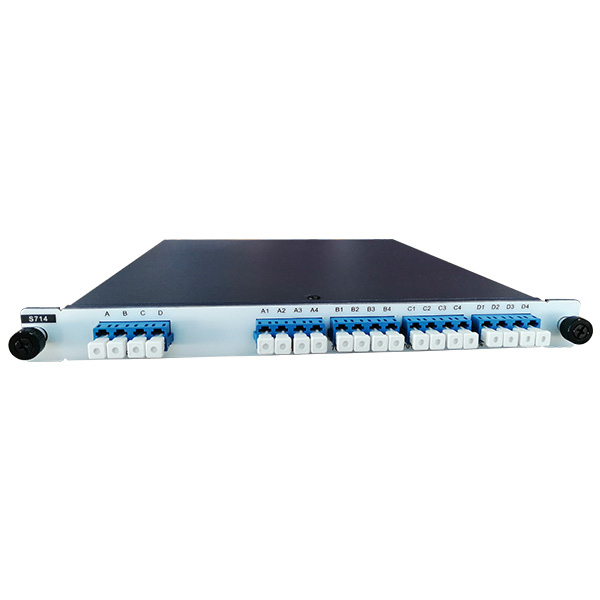

O divisor FBT é um divisor óptico que usa a técnica Fused Biconical Taper (FBT) para dividir a potência óptica e/ou dividir comprimentos de onda. O acoplador de fibra fundida é criado por meio de um processo de fusão de duas fibras nuas puxando a seção fundida para obter as características ópticas desejadas.


A plataforma de divisão óptica OPC 1600 FBT lançada pela Sintai Communication Co., ltd pode duplicar totalmente uma ou mais cópias de dados para equipamentos a jusante para garantir a estabilidade e confiabilidade da coleta de dados sem afetar o link original.

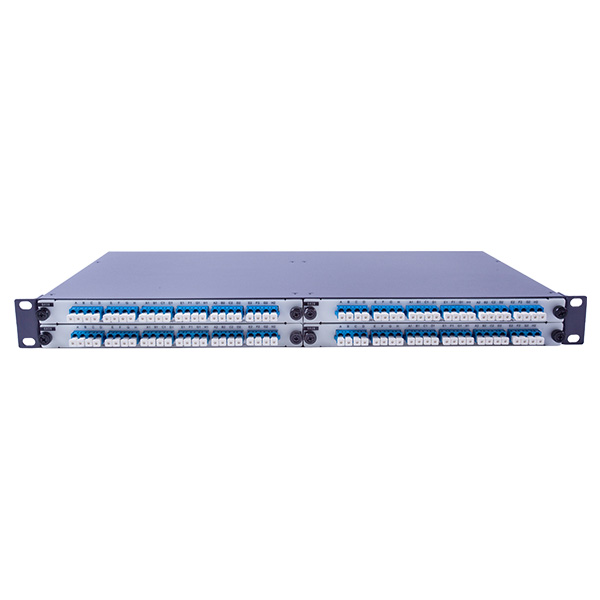

Este produto divisor cônico bicônico fundido adota o design modular, e o chassi 1U fornece 4 slots de placa única de divisão óptica e suporta inserção mista para vários tipos de placa única de divisão óptica. A taxa de divisão é opcional, o que pode satisfazer o espelhamento e a coleta de dados em todas as cenas do aplicativo. O produto divisor cônico bicônico fundido passa no teste de GR-1221-CORE da Telcordia e está em conformidade com os requisitos da RoHS.


FBT Acoplador Splitter Baixar PDF Entre em contato conosco

Produtos
Blog

Característica do divisor do acoplador FBT

  • A arquitetura mais flexível: com design modular, o chassi 1U contém quatro slots, que suportam cada tipo de mistura óptica de placa única, que pode atender à aplicação de todos os tipos de razões espectrais e a mesma plataforma.

  • O mais alto nível de integração: um único equipamento de 1 u suporta 32 grupos 1 em 2 (razão arbitrária), 24 grupos 1 3 (razão arbitrária), 16 grupos 1 4 (razão arbitrária), 8 grupos 1 e 8 (razão arbitrária).

  • Segurança e confiabilidade: o divisor adota dispositivos passivos de alta qualidade, e a perda de inserção atende aos vários padrões domésticos e internacionais; Não há impacto no sinal de negócios do tronco.

  • Conveniência: todas as interfaces usam o painel frontal, o tipo de interface é unificado como a interface LC/PC mais comum na indústria, a substituição do divisor requer apenas o cartão.

  • Baixo custo-benefício: a construção inicial pode ser folheado espectral de configuração sob demanda, chassi com slot redundante conveniente alocação de capacidade tardia, em comparação com o pacote de máquina tradicional, o divisor de feixe só pode através da capacidade de pilha do dispositivo, reduzir significativamente a entrada de chassis e espaço de investimento da sala de máquinas.

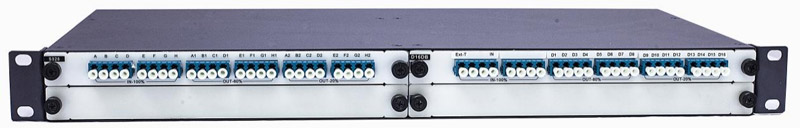

Diagrama do divisor do acoplador FBT



Especificação do divisor do acoplador FBT

Parâmetro

Único-modo

Multimodo

Unidade

Comprimento de onda de trabalho

1260 ~ 1650

850

Nm

Perda de inserção

60: 40

60% ≤ 2,70; 40% ≤ 4,70

60% ≤ 3,20; 40% ≤ 5,20

DB

70: 30

70% ≤ 1,90; 30% ≤ 6,00

70% ≤ 2,50; 30% ≤ 6,50

80: 20

80% ≤ 1,20; 20% ≤ 7,90

80% ≤ 1,40; 20% ≤ 9,00

90: 10

90% ≤ 0,80; 10% ≤ 11,60

90% ≤ 1,30; 10% ≤ 12,00

70: 15: 15

70% ≤ 1,90; 15% ≤ 9,00

70% ≤ 2,50; 15% ≤ 10,50

80: 10: 10

80% ≤ 1,20; 10% ≤ 11,60

80% ≤ 1,20; 10% ≤ 12,00

70: 10: 10: 10

70% ≤ 1,90; 10% ≤ 11,60

70% ≤ 2,50; 10% ≤ 12,00

60: 20: 10: 10

60% ≤ 2,70; 20% ≤ 7,90; 10% ≤ 11,60

60% ≤ 3,20; 20% ≤ 9,00; 10% ≤ 12,00

Perda dependente da polarização

≤ 0,15

≤ 0,15

DB

Direção

≥ 55

≥ 55

DB

Perda de retorno

≥ 55

≥ 55

DB

Temperatura de trabalho

-40 ~ + 85

-40 ~ + 85

°C

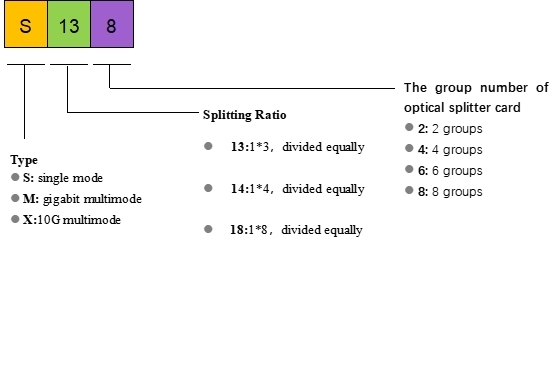

Regra de nomeação do divisor do acoplador FBT

Naming Rule.jpg
