12X400G → 4.8T Sistema

12X400G → 4.8T Sistema

Sistema DWDM integrado 400G
  • 12x400g→4
  • 12x400g→4
  • 12x400g→4
  • 12x400g→4

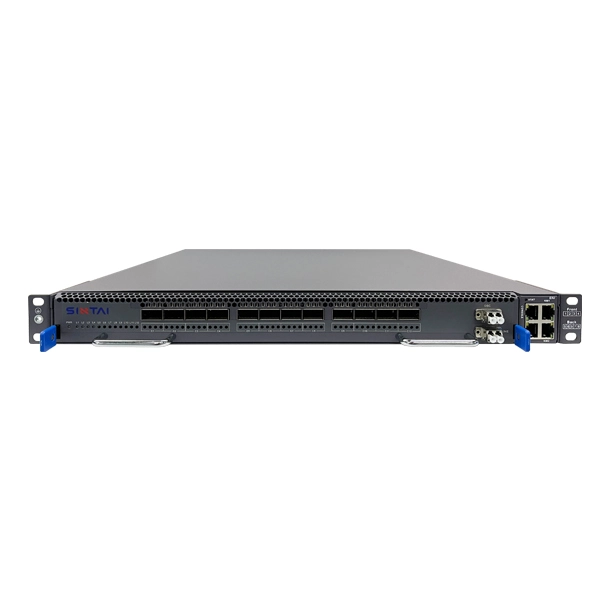

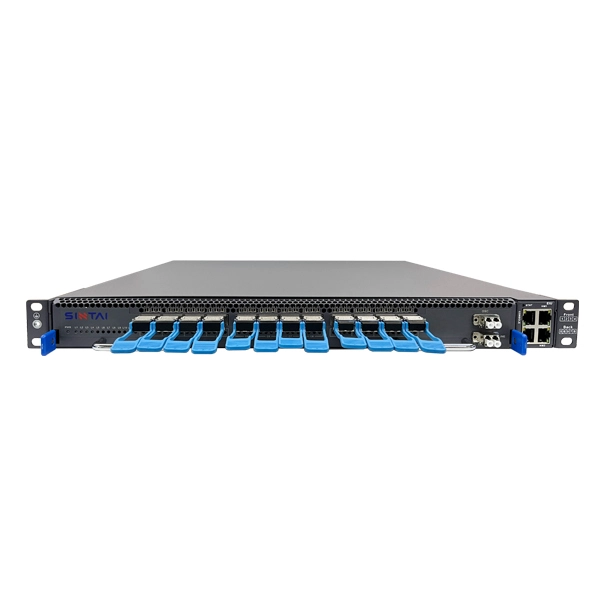

O equipamento de divisão de comprimento de onda integrado OTNS8600P desenvolvido pela Guangzhou Sintai Communication Co., Ltd. para cenários de interconexão de data center (DCI) tem as características marcantes de grande capacidade, tamanho pequeno, baixo consumo de energia, e desempenho rentável. O dispositivo é de apenas 1RU e suporta uma capacidade máxima de transmissão de 4,8 Tbps (12*400G). Por meio da cascata do dispositivo, ele pode ser expandido suavemente para uma capacidade de transmissão de 19,2 Tbps por fibra. O dispositivo adota tecnologia de integração optoeletrônica de alta densidade para evitar conexões complexas de salto de fibra. É uma conexão semelhante a um interruptor e fácil de formar uma solução de transmissão de divisão de comprimento de onda completa de ponta a ponta, trazendo capacidade de transmissão ultra-grande, correspondência perfeita das condições de instalação da sala de data center e um modo de gerenciamento muito simples, trazendo a melhor experiência do usuário para a rede de portadores DCI na área metropolitana.

12X400G → 4.8T Sistema Baixar PDF Entre em contato conosco

Produtos
Blog

Característica integrada 400G do sistema DWDM

  • Design modular de montagem em rack 1U, todos os componentes são conectáveis, incluindo cartão de serviço, cartão de controle principal (SCU), cartão de fonte de alimentação, cartão de ventilador, módulo óptico, etc. A falha do cartão de controle principal (SCU) não afetará o negócio.

  • Uma unidade do dispositivo fornece 12*400G QSFP-DD interfaces do lado do cliente. Cada interface de 400G pode suportar 4x100G através do modo de fuga.

  • A capacidade é personalizada sob demanda, com uma configuração mínima de uma interface de 400G. Os módulos ópticos podem ser adicionados às interfaces redundantes para atingir uma capacidade máxima de transmissão de 4,8 T para um único dispositivo.

  • Ele fornece interfaces de expansão e suporta o empilhamento de dispositivos, o que pode efetivamente expandir a capacidade de transmissão para 19,2 T por fibra.

  • Suporta acesso de serviço 100GE e 400GE, atualizações de serviço e equipamentos livres de substituição, protegendo o investimento.

  • Suporta 0 ~ 120km de distância de transmissão, e o orçamento do link pode chegar a 30dB (sem proteção de linha).

  • Suporta 1 1 linha de proteção no lado do cabo óptico (opcional), seleciona automaticamente as rotas de transmissão e melhora a confiabilidade da rede.

  • Suporta canal de supervisão óptica in-band (OSC), o gerenciamento remoto do dispositivo pode ser alcançado enquanto o caminho óptico estiver conectado.

  • Não há conexão cruzada óptica-elétrica complicada, os serviços são transmitidos de forma transparente e as portas de serviço são completamente isoladas fisicamente, o que melhora a segurança da rede.

  • Suporta gerenciamento de rede Web e B/S e fornece interface SNMP aberta.

  • Suporta monitoramento de energia óptica do lado da linha, taxa de erro de bit do lado WDM e monitoramento OSNR e monitoramento de desempenho Ethernet do lado do cliente.

  • Design de saída de ar da frente para trás, 1 1 configuração de unidade de ventilador, hot-swap.

  • Fonte de alimentação AC/DC, configuração de fonte de alimentação de servidor duplo, hot-swap e 1 1 backup quente usando o modo Load Share.


Especificação integrada do sistema de 400G DWDM

Função

Descrição

Tamanho do dispositivo

Dimensões (H x W x D)

1U: 44mm × 442mm × 490mm

Capacidade máxima

4. 8T bit/s (400G * 12CH)

Armário aplicável

Armário de 19 polegadas 800mm ou mais profundidade

Porto do lado do cliente

12*400G QSFP-DD portas ópticas são plugáveis

Tipos de serviço suportados

400GE, 100GE (suportado via modo de fuga)

Loopback

Suporte de lado WDM e loopback do lado do cliente

LLDP

Receber apenas (rxonly) modo

Monitoramento de desempenho

  • Monitoramento de desempenho de energia óptica do lado da linha

  • Lado WDM OSNR, FEC, CD e outro monitoramento de desempenho

  • Monitoramento de desempenho da camada Ethernet do lado do cliente

Lado da linha

2 interfaces LC de fibra dupla

(A interface lateral da linha 2 é inválida quando não há proteção de linha óptica 1 1)

Distância de transmissão

Adapte à distância de transmissão de 0 ~ 120km

Interface de extensão

1 Interface LC de fibra dupla, dispositivo de suporte em cascata de expansão para transmissão de fibra dupla de 19,2 Tbps

Proteção de nível de rede

Suporte 1 1 proteção para linhas ópticas (configuração opcional)

Gestão de rede

  • Suporte hot swap do cartão de controle principal

  • Suporte de gerenciamento de rede Web de dispositivo único

  • Suporte centralizado sistema de gestão de rede baseado na arquitetura B /S

  • Suporte de comunicação DCN baseado em OSC

  • Fornecer interface SNMP aberta

Poder

Fornecimento

Backup

Fonte de alimentação CRPS padrão 1 1 backup

AC

  • Faixa de tensão nominal: 100V AC ~ 130V AC (50/60Hz)

  • 200V AC ~ 240V AC (50/60Hz)

  • Faixa de tensão máxima: 90 V AC ~ 264 V AC (45Hz ~ 65Hz)

DC de alta tensão

    Faixa de tensão nominal: 2 - 40 V HVDC

  • Faixa de tensão máxima: 192 V HVDC a 288 V HVDC

DC

  • Faixa de tensão nominal: -48 V DC / -60 V DC

  • Faixa de tensão máxima: -40 V DC a-72 V DC

Consumo de energia

<550W (configuração completa)

Dissipação de calor

Fluxo de ar dianteiro e fluxo de ar traseiro, 1 + 1 cartão de ventilador de backup

Ambiente

Temperatura de funcionamento

Curto prazo: -5 °C ~ + 45/Longo prazo: 0 °C ~ 40

Temperatura de armazenamento

-40 °C ~ + 70 °C

Umidade

5% ~ 95% (sem condensação)
