Cartão Pluggable 40CH AWG

Cartão Pluggable 40CH AWG

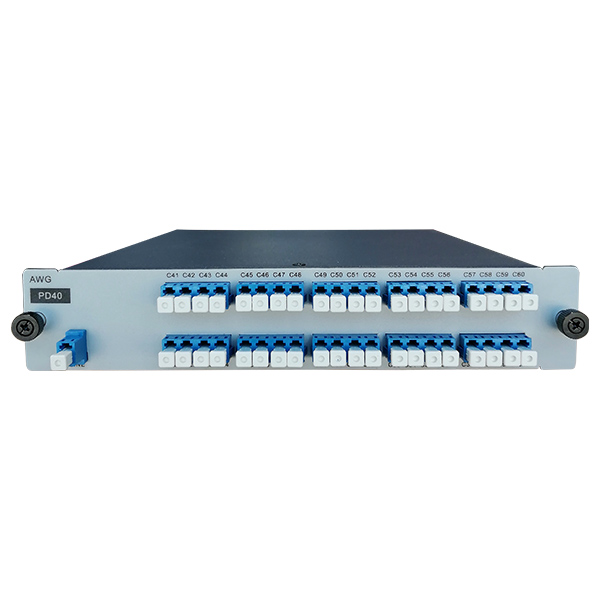

  • Pluggable 40CH AWG Card
  • Pluggable 40CH AWG Card
  • Pluggable 40CH AWG Card
  • Pluggable 40CH AWG Card
  • Pluggable 40CH AWG Card
  • Pluggable 40CH AWG Card

O cartão AWG de 40 canais é o dispositivo ideal para aumentar a capacidade de fibra entre dois locais sem a necessidade de instalar ou alugar fibras adicionais.


O cartão AWG de 40 canais plugáveis passivos unidirecionais de fibra única da Sintai Communication Co., Ltd possui dois módulos de função. Placa multiplexadora: suporta a multiplexação de sinais ópticos de 40 canais de comprimento de onda padrão WDM em uma fibra óptica de um núcleo para transmissão unidirecional.


Placa de desmultiplexador: divide os sinais ópticos mistos transmitidos pela placa de multiplexação na extremidade oposta nos sinais ópticos multicanal originais do comprimento de onda padrão WDM. Ao configurar 2 pares de placas de divisão de comprimento de onda unidirecional, ele pode expandir o número do canal de transmissão bidirecional para até 40 em fibras ópticas de dois núcleos.

Cartão Pluggable 40CH AWG Baixar PDF Entre em contato conosco

Recurso de cartão Pluggable 40CH AWG

  • Alto isolamento, baixa perda de inserção, alta confiabilidade e estabilidade, atender GR-1221 padrão

  • Suporte 40 canais DWDM

  • A abertura é conveniente, sem fonte de alimentação, sem estabelecer o ambiente de trabalho

  • Nenhum consumo de energia, cumpra exigências ambientais, nenhuma necessidade de aumentar a carga da sala da máquina

  • Não há necessidade de depurar, não é necessário gerenciamento de rede, manutenção zero

  • Suporte de transmissão transparente que não esteja relacionada à velocidade, formato, conteúdo e aplicabilidade do serviço

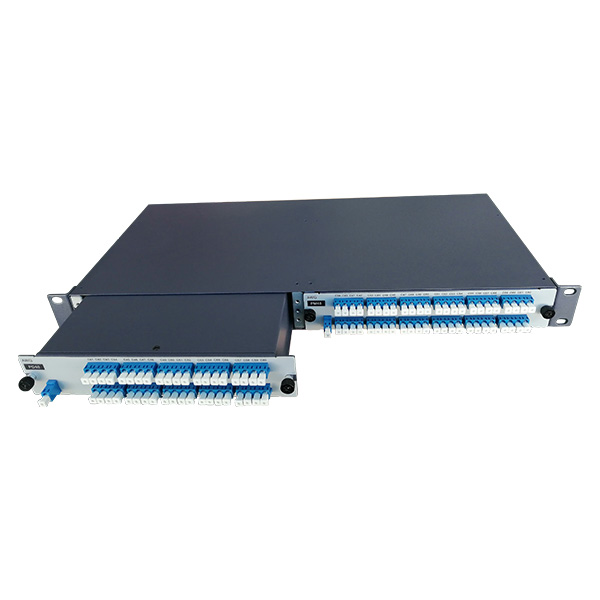

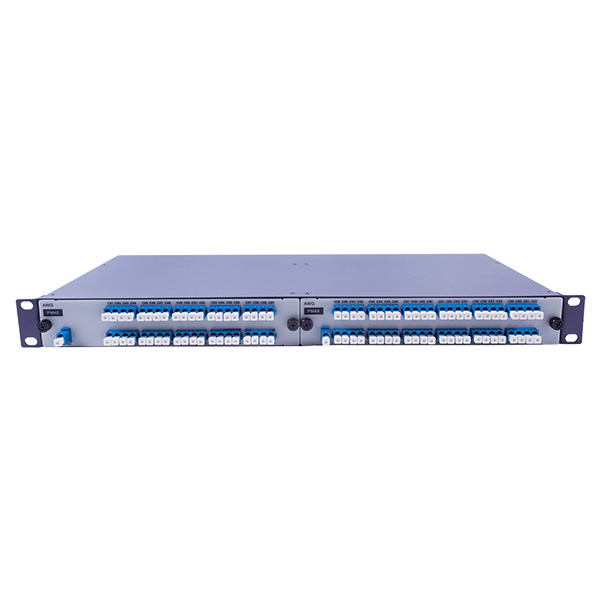

  • O chassi passivo OPC1600 é usado para carregar o cartão

  • Estrutura do módulo, reutilizável, longa vida útil


Diagrama de cartão Pluggable 40CH AWG


Cartão multiplexador passivo unidirecional de fibra única de 40 canais


Especificação do cartão Pluggable 40CH AWG

Número de canais

40

Número de slot ocupado

2

Faixa de comprimento de onda

DWDM: Banda C, 100 GHz

Perda de inserção

<5,5 dB

Rácio de isolamento de canais adjacentes

> 25 dB

Rácio de isolamento de canais não adjacentes

> 30 dB

Perda de retorno

> 40 dB

Direção

> 45 dB

Tipo de interface

Todas as interfaces são do tipo LC

Temperatura do trabalho

-40 ~ 85 °C

Temperatura de armazenamento

-40 ~ 85 °C
