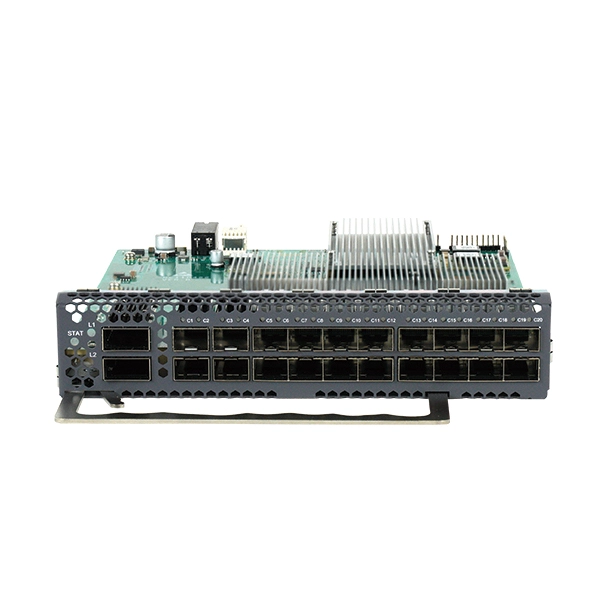

20x10G → 2x100G Muxponder

Função

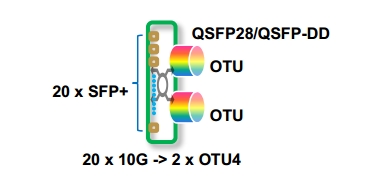

• Suporte 20x10G sinal de serviço de mapeamento de sinais para 2xOTU4 sinais

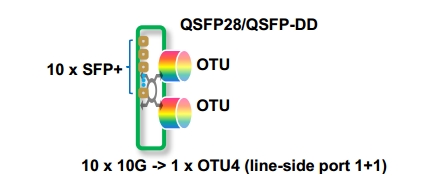

• Suporte 10x10G sinal de serviço de mapeamento de sinais para 1xOTU4 sinal (com linha-lado porta 1 1 proteção)

Número do slot

2 slots

Lado da linha

• 2 portas QSFP28 / QSFP-DD: módulo óptico 100G cinza ou DCO, hot-pluggable

• Módulo óptico DCO de banda C estendido, ajuste de comprimento de onda de suporte (grade de 50GHz/grade de 100GHz)

Lado do cliente

Suporte 20 módulos SFP, hot-pluggable

Função OTN

• Formato de quadro e manuseio de sobrecarga usando ITU-T recomendações G709

• ODUk (k = 2, 2e, 4) camada: suporte PM e outras funções

• OTUk (k = 2, 2e, 4) camada: suporte funções SM

Tipos de serviço de suporte

10GE, STM-64, 10GE _ WAN, FC800, FC1600, FC3200, OTU2, OU2e

Loop de volta

Lado da linha de suporte e loopback do lado do cliente

LLDP

Apenas modo de recebimento (quando o tipo de serviço é Ethernet)

ALS

Suporte do lado do cliente ao acessar serviços não-OTN

Função de proteção

Suporte de linha-lado porta 1 1 proteção (10*10G no lado do cliente)

Monitoramento de desempenho e alarme

Monitorização

• Suporta monitoramento de desempenho do lado da linha e do lado do cliente e monitoramento de alarme.

• Suporte de temperatura do módulo óptico, atual, monitoramento de potência óptica, etc.

• Suporte de monitoramento Ethernet RMON

• Suporte Telemetria
