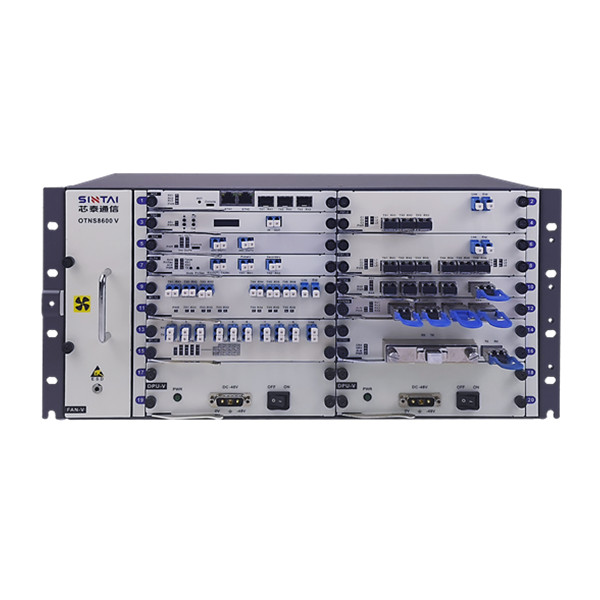

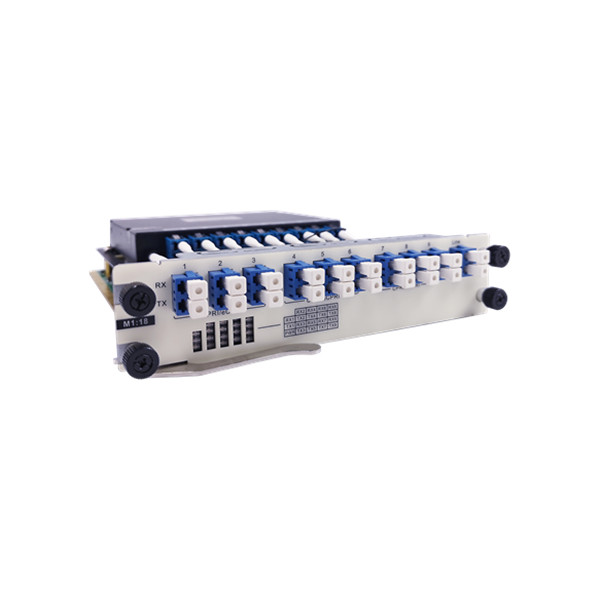

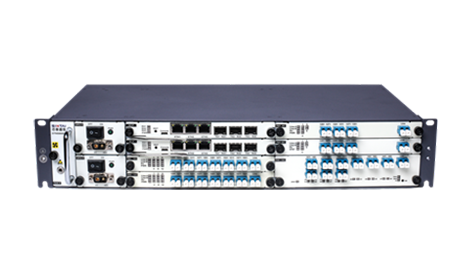

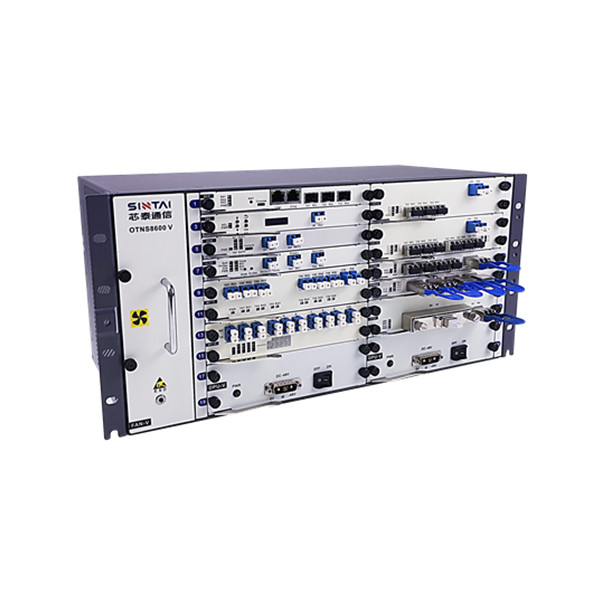

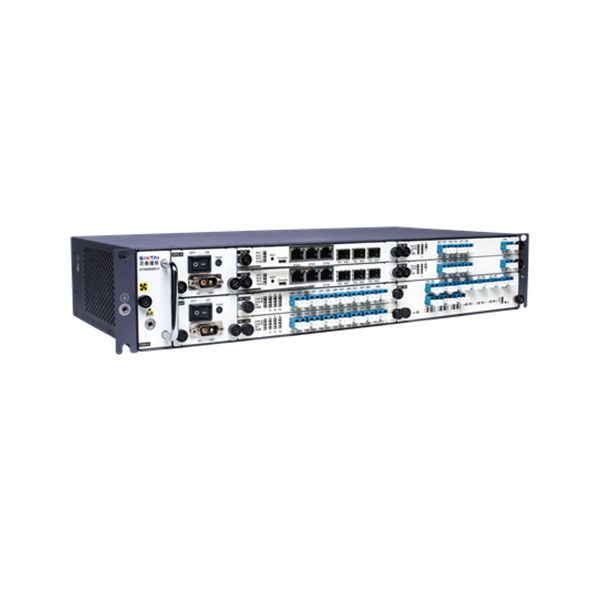

Sistema WDM semi-ativo 5G Fronthaul

Sistema WDM semi-ativo 5G Fronthaul

  • 5g fronthaul semi active wdm sytem 1
  • 5g fronthaul semi active wdm sytem 2
  • 5g fronthaul semi active wdm sytem 3
  • 5g fronthaul semi active wdm sytem 4
  • 5g fronthaul semi active wdm sytem 1
  • 5g fronthaul semi active wdm sytem 2
  • 5g fronthaul semi active wdm sytem 3
  • 5g fronthaul semi active wdm sytem 4

O sistema WDM semi-ativo de transmissão de fronthaul 5G lançado pela Guangzhou Sintai Communication Co., ltd. é usada principalmente para resolver o problema da falta de recursos de cabo óptico para transmissão remota de fibra óptica entre DU-AAU na arquitetura C-RAN.


As características do esquemaWDM ativoNo lado DU e WDM passivo no lado AAU. Através da intervenção de equipamentos ativos, as funções de gerenciamento e proteção da rede de transporte de transmissão frontal são realizadas.


Ao mesmo tempo, as características simples e de baixo custo do passivo remoto são levadas em conta. A confiabilidade da rede é aprimorada e a capacidade de gerenciamento e manutenção da rede de transmissão de fronthaul também são aprimoradas.

Sistema WDM semi-ativo 5G Fronthaul Baixar PDF Entre em contato conosco

Produtos
Blog

Característica semi-ativa do sistema WDM de 5G Fronthaul

  • Suporte CPRI 1 ~ 10 e eCPRI (10G/25G), compatível com STM-1/4/16/64, GE/10GE/25GE, e outro rolamento unificado multi-serviço, transmissão transparente, e maximizar o valor da rede de transmissão frontal.

  • A configuração modular, 1:6/12/18 opcional, pode alcançar convergência multi-direcional de vários níveis e economia de fibra óptica em grande escala.

  • O WDM 5G pode fornecer uma variedade de módulos ópticos coloridos, suportar ondas CWDM 18 e ondas MWDM 12 e atender aos requisitos de vários orçamentos de energia de linha.

  • Apoie a proteção do 1:1 da camada ótica com um tempo de comutação da proteção de menos de 50ms, melhorando a confiança da rede.

  • Apoie o gerenciamento de rede de interface gráfica, reconstrua o domínio de gerenciamento sem fio e de transmissão e realize o monitoramento completo do módulo óptico e do status da linha.

  • O escritório central termina o equipamento WDM ativo suporta opções de fonte de alimentação AC 220 V e DC-48 V e 1 1 proteção de entrada de energia. A falha de energia do equipamento não afetará a transmissão do serviço.

  • O WDM passivo remoto tem capacidade de implantação externa e localização de implantação flexível.


Especificação do sistema WDM semi-ativo de 5G Fronthaul

Item de Mux-Demux

CWDM

MWDM

Número do canal

6

12

18

6

12

Comprimento de onda central (nm)

1271 ~ 1371

1271 ~ 1491,

1271 ~ 1371

& 1471 ~ 1571

1271 ~ 1611

1267.5 ~ 1314.5

1267.5 ~ 1374.5

Par de perda de inserção de canal (dB)

(Sem proteção)Um

≤ 3.0

≤ 4.0

≤ 4.4

≤ 3.0

≤ 4.0

Desvio do comprimento de onda do centro (nm)

± 1,5

± 1,0

Largura de banda do canal 1dB (nm)

≥ 13

≥ 5

O nivelamento da passband (dB)

≤ 0,5

Isolamento de canais adjacentes (dB)

≥ 30

Isolamento de canais não adjacentes (dB)

≥ 40

Estabilidade térmica do comprimento de onda (nm)

≤ 0,005

Perda de inserção estabilidade térmica (dB)

≤ 0,007

Perda dependente da polarização (dB)

≤ 0,15

Perda de retorno (dB)

≥ 40

Tempo de comutação de proteção

<50ms

Temperatura de trabalho (°C)

0 ~ 70

Temperatura de armazenamento (°C)

-40 ~ 85
