Sistema de transporte óptico 1U DWDM/CWDM

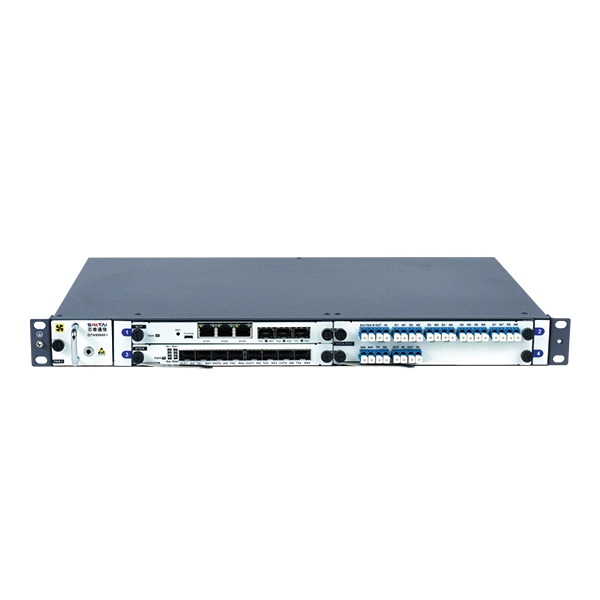

  • 1u cdwdm optical transport system1

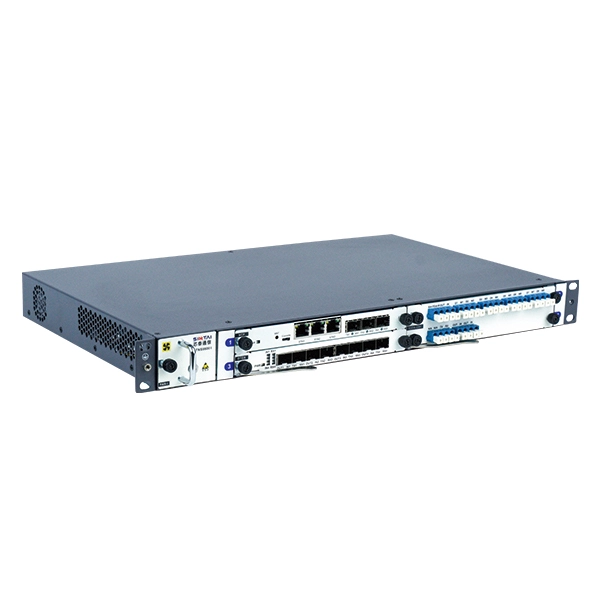

  • 1u cdwdm optical transport system2

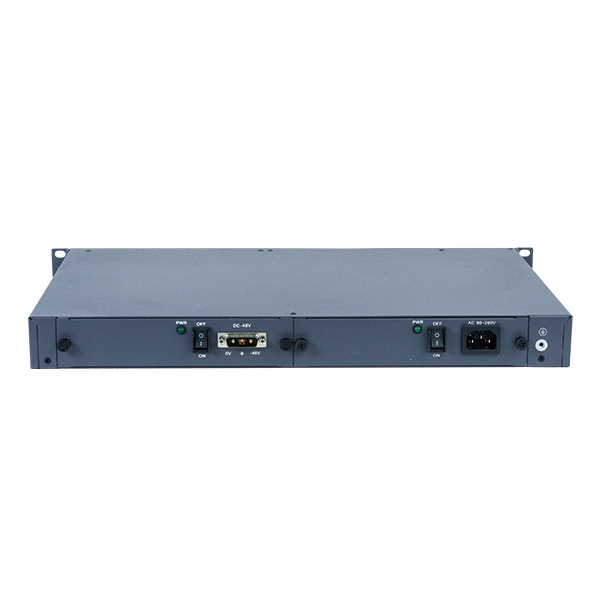

  • 1u cdwdm optical transport system3
  • 1u cdwdm optical transport system1
  • 1u cdwdm optical transport system2
  • 1u cdwdm optical transport system3

A plataforma DWDM/CWDM integrada do sistema de rede de transmissão óptica do tipo OTNS8600 é usada principalmente na rede da camada de acesso da área metropolitana e pode completar a função, como economia de fibra óptica, multiplexação de serviço, e extensão de distância, resolver a escassez de recursos de fibra na rede de camada de acesso, Fornecer aos clientes uma solução de acesso de serviço múltiplo de banda larga com baixo custo, acesso a vários serviços e alta eficiência.


OTNS8600 de pode cooperar com outros produtos da série de comunicação OTNS de Sintai e implementar redes de acordo com os diferentes requisitos.

Plataforma 1U Baixar PDF Entre em contato conosco

Produtos
Blog

Características do produto da plataforma DWDM/CWDM

  • O design padrão do tipo rack 1U adota totalmente a forma de tomada no painel frontal, fornece 3 slots de placa única de serviço, 1 placa única de gerenciamento de rede integrada com slot de serviço, 1 slot de placa única de ventilador e 2 slots de placa única de potência, todos conectáveis.

  • Ele suporta o WDM para todos os tipos de serviço com a taxa de 100Mbit/s ~ 400Gbit/s e atende aos requisitos de acesso de serviço múltiplo.

  • Sistema WdmSuporta CWDM e DWDM, e a placa está disponível para comprimento de onda grosso e comprimento de onda denso.

  • Ele suporta o acesso de até 1*400G serviços bidirecionais em uma única peça de equipamento, e a expansão da capacidade de transmissão está disponível através da pilha de equipamentos.

  • Ele suporta a transmissão de múltiplas distâncias e serviços com a configuração de amplificação óptica e compensação de dispersão para implementar transmissão de longa distância.

  • Ele suporta cenas de aplicação de unidireção de fibra única, bidireção de fibra única e bidireção de fibra dupla.

  • Ele suporta uma plataforma de gerenciamento de rede unificada e fornece uma capacidade de monitoramento de desempenho perfeito no desempenho de redes e equipamentos.

  • Ele suporta a fonte de alimentação de 110V/220V AC ou-48V DC, com uma proteção de entrada de energia 1 + 1.

  • Ele suporta a implantação em vários locais, como armários, armários externos, desktops, paredes suspensas e torres.

  • Ele suporta instalação livre de configuração e o equipamento é plug-and-play.

  • Adota um design de poupança de energia verde, com uma configuração típica de 50W/120W consumo de energia opcional.


Especificação do produto


Parâmetro

Descrição

Modelo do produto

OTNS8600 IB

OTNS8600 SE

Tamanho do equipamento

(HxWxD, mm)

1U: (fonte de alimentação traseira)

44 × 442 × 280

1U: (fonte de alimentação frontal)

44 × 442 × 220

Slots de serviço

4 slots

4 slots

Consumo de energia

120W (max)

50W (max)

Número máximo de canais

CWDM: 18 ondas, DWDM: 96 ondas (50 GHz)

Taxa máxima de canal único

400Gbit/s

Taxa de linha

1,25 Gbit/s, 2,5 Gbit/s, 10Gbit/s, 25Gbit/s, 40Gbit/s, 100Gbit/s, 200Gbit/s, 400Gbit/s

Tipos de serviço suportados

  • STM-1/4/16/64/256, OC-3/12/48/192/768

  • OTU-1/2/3/4

  • FE/GE/10GE/25GE/40GE/100GE

  • FC 1G/2G/4G/8G/16G/32G

  • EPON, GPON, CPRI 1/2/3/6/7/10, eCPRI

Características do relógio

Suporte IEEE 1588V2 pass-through

Topologia de rede

Ponto a ponto, corrente, malha, anel

Proteção de nível de rede

Canal óptico 1 + 1 proteção, proteção óptica multiplex seção 1 + 1, linha óptica 1 + 1 proteção

Dispositivo-nível de proteção

Fonte de alimentação 1 + 1 backup

Gestão de rede

  • SNMP

  • Interface Visual Web

  • Sistema de gestão de rede OTNS8600

Instalação

19 "padrão de montagem em rack

Faixa de temperatura operacional

-5 °C ~ 50 °C

Faixa de umidade operacional

5 a 95% sem condensação

Faixa de temperatura de armazenamento

-40 °C ~ 85 °C

Dissipação de calor

Ventilador de refrigeração

Método de fornecimento de energia

AC: 90 ~ 260V ou DC: -36 ~ -72 V
