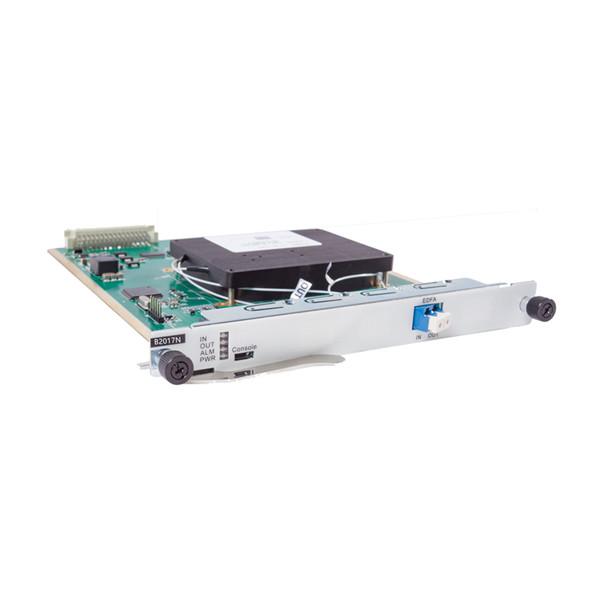

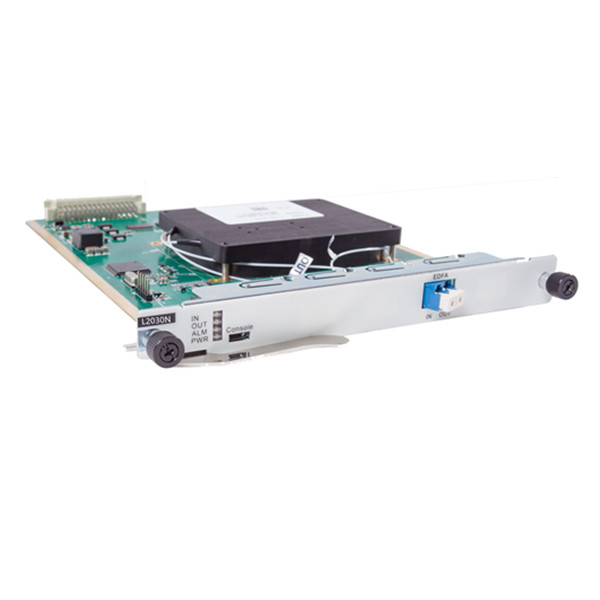

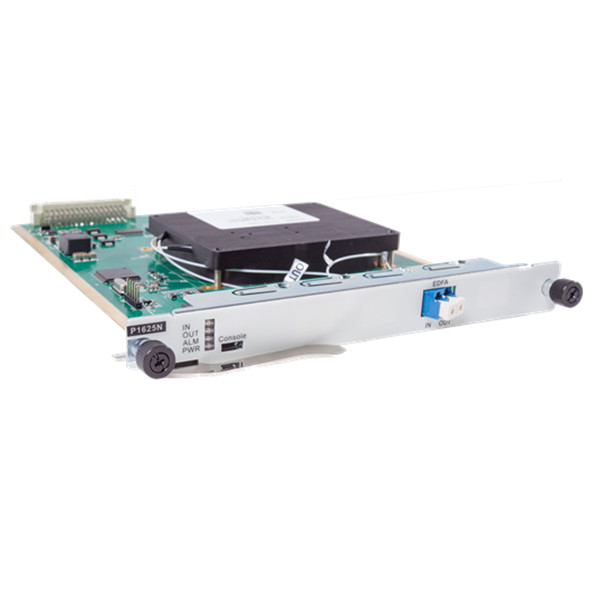

Cartão DWDM EDFA

Cartão DWDM EDFA

  • DWDM EDFA Card
  • DWDM EDFA Card
  • DWDM EDFA Card
  • DWDM EDFA Card
  • DWDM EDFA Card
  • DWDM EDFA Card

EDFA é um cartão de amplificação de fibra dopada com érbio lançado pela Sintai Communication Co., Ltd.


Sua principal função é compensar a potência da luz de sinal no link de transmissão, e pode amplificar os sinais ópticos de até 48 canais (intervalo de canal de 100 GHZ) ou 96 canais (intervalo de canal de 50 GHz) na banda C ao mesmo tempo.


DWDMEDFATem caracteres de ganho plano, ganho bloqueado, baixo ruído, etc. e é um componente indispensável para sistemas DWDM, futuros sistemas de alta velocidade e transmissão de longa distância de rede totalmente óptica.

Cartão DWDM EDFA Baixar PDF Entre em contato conosco

Produtos
Blog

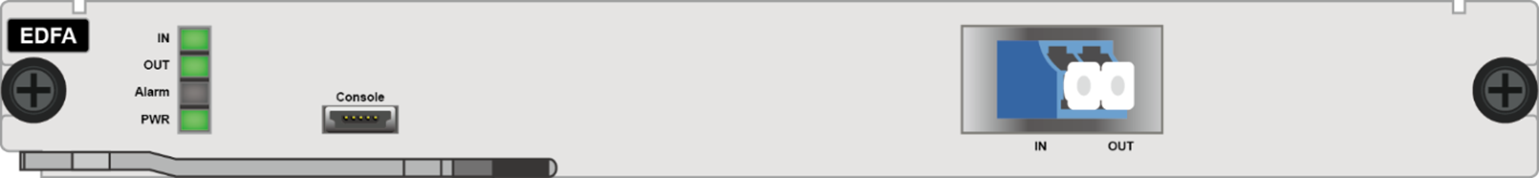

Diagrama de cartão DWDM EDFA

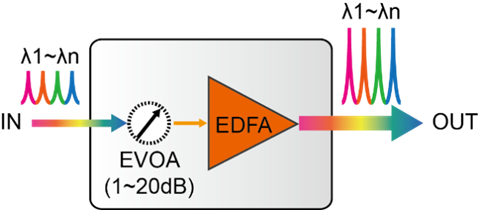

Estrutura funcional do cartão DWDM EDFA





Especificação do cartão DWDM EDFA

Função

Nota

Faixa de comprimento de onda de trabalho

Tipo padrão: 1529nm ~ 1561nm

Aplicável a 40 comprimentos de onda (100GHz) ou 80 comprimentos de onda (50GHz) sistema DWDM.

Tipo de extensão: 1528nm ~ 1568nm

Aplicável a 48 comprimentos de onda (100GHz) ou 96 comprimentos de onda (50GHz) sistema DWDM.

Min potência óptica de entrada

-30 dBm

Max potência de saída

22dBm

Max Ganho

30dB

Fator de ruído

<5.5dB

Ganho de planura

<1.5dB

Amplificação secundária

Suporte uma bomba dupla embutida (opcional) para amplificação secundária de sinal.

Tecnologia única

Tecnologia de bloqueio de ganho de suporte, tecnologia de controle transitório tecnologia de desligamento automático de potência óptica de saída.

Função EVOA

EVOA embutido (opcional); gerenciamento de rede pode ajustar a faixa de amortecimento dinâmico de 1dB ~ 20dB

Função de gestão de rede

  • Suporte de monitoramento em tempo real para o estado de trabalho da porta EDFA, incluindo potência óptica, bombeamento óptico, temperatura, etc.

  • Suporte de limite de desligamento da bomba e função de ajuste de tempo de recuperação automática.

Número de slot ocupado

Suporte OTNS8600 série chassis, ocupar 1 slot

Interface óptica

LC/UPC

Max consumo de energia

15W

MTBF

> 100000 horas
