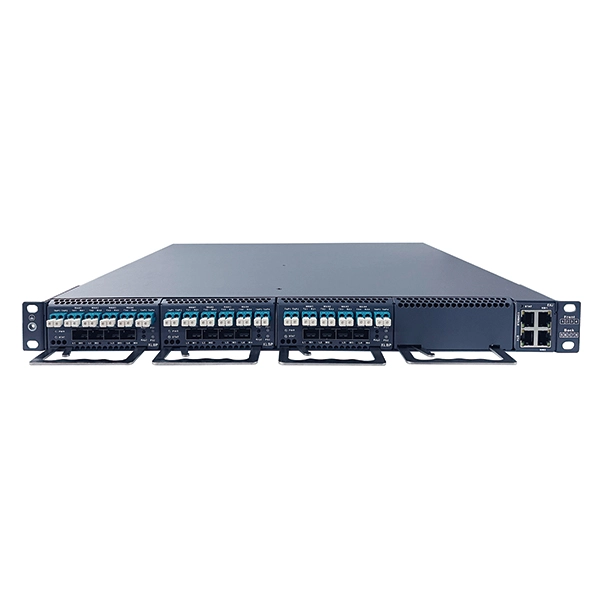

Dispositivo de proteção de bypass 10G

Dispositivo de proteção de bypass 10G

  • 600x600

Guangzhou Sintai Communication Co., Ltd. lançou o dispositivo de proteção de desvio 10G é usado para proteção de linha de rede, o dispositivo é conectado em série na conexão Ethernet de porta óptica, com função de desvio ativo e passivo, na falha ou manutenção do sistema em linha para manter a integridade da conexão de rede, Suporta comutação inteligente de todos os tipos de dispositivos de gateway (por exemplo, firewalls, IDPs, UTMs, sistemas de prevenção de intrusão, gateways de spam, dispositivos de auditoria de rede dedicados, etc.).


Dispositivo de proteção de bypass 10G Baixar PDF Entre em contato conosco

Produtos
Blog

10G dispositivo de proteção de bypass características do produto


  • Design modular em conexão, fornece 4 slots de serviço, todos os componentes suportam hot-swap, implantação sob demanda e expansão de capacidade

  • Placa de slot único suporta 2 pares de capacidade de acesso de link 10G Bypass, dispositivo único suporta um máximo de 8 pares de capacidade de acesso de link 10G Bypass

  • Adaptação da taxa de link 10GE, GE

  • Interface AP com função splitter para fornecer espelhamento de dados de link

  • Placa de amplificador de potência óptica expansível para fornecer amplificação de potência óptica do link original, proporcionando proteção de desvio para o link amplificado

  • Suporta três modos de comutação/proteção: passagem rígida K0, encaminhamento e espelhamento suave K1 e encaminhamento suave K2 e conexão serial

  • Tempo de comutação rígido <5ms, comutação suave não suporta perda de pacotes em links externos

  • O estado de encaminhamento de loft suporta capacidade de processamento de velocidade total sem bloqueio de alta velocidade

  • Suporta o modo de retenção do link, que mantém o estado definido independentemente das alterações no estado do link

  • Suporta interruptores físicos do painel para o estado do link de alternância

  • Suporta função de monitoramento de batimentos cardíacos do módulo de serviço

  • Suporta monitoramento de energia óptica de porta, estatísticas de pacotes

  • Com a função de correspondência de regras ACL, suporte para o encaminhamento de tráfego vencedor ou passagem

  • Design de backup redundante de fonte de alimentação dupla, módulos de energia podem ser trocados a quente, suporte para opções de fonte de alimentação AC 90 ~ 260V, DC -36 ~ -72V

  • Design de backup redundante de ventilador duplo com módulos de ventilador hot-swap

  • Com CLI, SNMP e outras funções de gerenciamento, suporte a gerenciamento de interface API aberto.


Especificações do produto do dispositivo de proteção de bypass 10G


Nome do indicador

Parâmetros

Slot de serviço

4 slots, suporte 10G placas de proteção de Bypass e 10G placas amplificadoras de Bypass misturadas plug and play

Placa de proteção de bypass 10G

Número de acessos de link

A placa única suporta acesso a 2 proteção de bypass de link bidirecional externo

Interface WAN

4 pares de interfaces LC (cada 2 pares acessam 1 link bidirecional externo)

Interface TAP

2 pares de interfaces LC (cada par de saída 1 sinal óptico de espelhamento de link bidirecional externo)

Interface LAN

4 interfaces ópticas SFP (1 par de links bidirecionais locais por 2 cordas)

Modo de proteção Link

K0: Modo de passagem difícil, ou seja, passagem de ligação física da interface WAN através de um dispositivo de comutação física;

K1: Encaminhamento suave e modo de espelhamento, ou seja, através do chip de controle será a interface WAN entre os pacotes correspondentes ao encaminhamento para obter straight-through

K2: Encaminhamento suave e modo de concatenação, ou seja, os pacotes são concatenados e encaminhados entre as interfaces WAN e LAN através do chip de controle.

Tempo de corte

Modo K0 <-> modo K1/K2:<5ms

Modo K1 <-> Modo K2: sem perda de pacote no link externo

Perda de inserção de link externo

K0:<3.7dB

K1:<9.5dB na entrada, <1dB na saída

K2:<9.5dB na entrada, <1dB na saída

Interface TAP:<9.5dB

Comprimento de onda operacional

Único modo 1310nm (multimodo personalizado disponível)

Velocidade de funcionamento

10G, 1,25G

Potência óptica de entrada

Interface WAN: -7 ~ 4dBm

Interface LAN: -14.4 ~ -1dBm

Placa de Amplificador de Bypass 10G

Número de acessos de link

A placa única suporta acesso a 2 amplificação óptica de desvio de link bidirecional externo.

Interface WAN

4 pares de interfaces LC (cada 2 pares acessam 1 link bidirecional externo)

Interface LAN

4 pares de interfaces LC (1 par de links bidirecionais locais em série a cada 2 pares)

Modo de proteção Link

K0: Modo de passagem difícil

K2: Modo Serial

Tempo de corte

Modo K0 <-> Modo K2:<5ms

Comprimento de onda operacional

Único modo 1310nm (multimodo personalizado disponível)

Velocidade de funcionamento

10G, 1,25G

Potência óptica de entrada

Interface WAN: -14.4 ~ -1dBm

Interface LAN: -7 ~ 1dBm

Potência óptica de saída amplificada

> -3dBm

Interface de gestão

  • 2x10/100/1000M portas de rede RJ45 adaptáveis

  • 1 tipo RJ45 porto de CONSOLE

  • Placa de controle principal hot-swappable

Estilo de gestão

  • Linha de comando CLI

  • SNMP

  • Interface API aberta

Método de fornecimento de energia

  • AC: 90 ~ 260 V, DC: -36 ~ -72 V, DC de alta tensão opcional

  • Fonte de alimentação CPRS padrão 1 + 1 backup quente

Método de dissipação de calor

  • Fluxo de ar dianteiro, fluxo de ar traseiro

  • 1 + 1 unidade de ventilador de backup, hot-swappable

Faixa de temperatura operacional

0 °C ~ 50

Faixa de umidade operacional

5% ~ 85% sem condensação

Temperatura de armazenamento

-40 °C ~ 85 °C

Tamanho do equipamento

1U: 44mm (H) x 444mm (W) x 490mm (D)

Instalação

Armário de 19 polegadas com profundidade de 800mm ou mais

Peso

12kg

Consumo de energia

<300W
