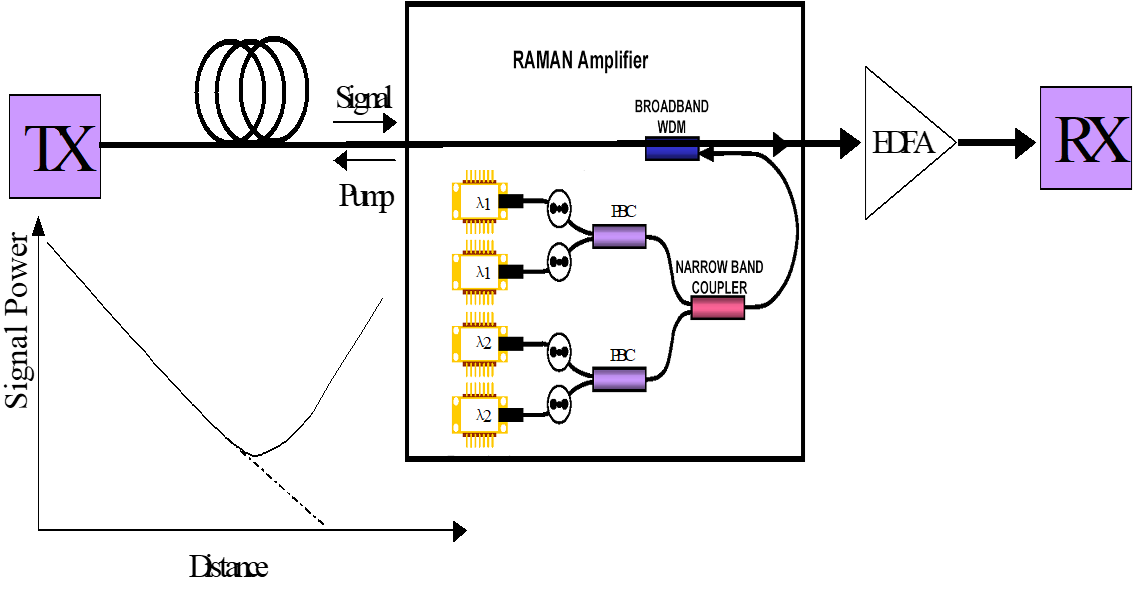

Diagrama de função do equipamento do amplificador 1U Raman

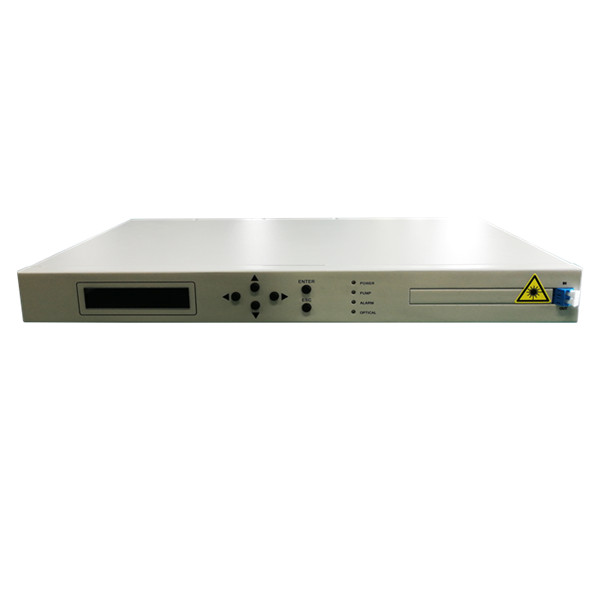

Características do equipamento do amplificador Raman 1U
Amplificação distribuída de baixo ruído
Alta estabilidade e confiabilidade
Polarização da bomba-design independente

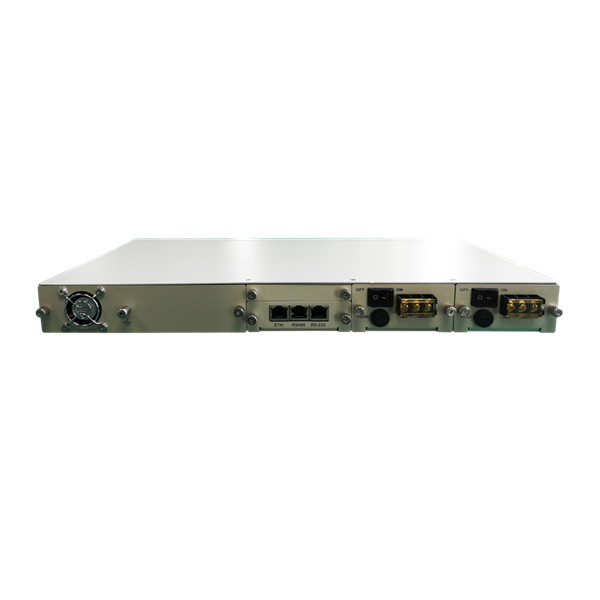

Módulo de potência de troca a quente de redundância: 110/220VAC e-48VDC podem conectar a mistura
Funciona para racks de 19 'ou 21'
O display OLED mostra e controla os parâmetros do sistema, a indicação de status do LED mostra o status do alarme
Suporte ETH, portos RS232 por RJ45
Interface de gerenciamento de rede que suporta SNMP via porta Ethernet
Especificações técnicas do equipamento do amplificador de 1U Raman
Requisitos ambientais
Tabela 2-1 Característica Ambiental
Parâmetros | Min. | Max. | Unidade |
Temperatura de trabalho | -5 | + 60 | Dc |
Temperatura de armazenamento | -40 | + 80 | Dc |
Umidade | 5 | 85 | % |
Nota: não-condensação
Características mecânicas/de energia/interface
Tabela 2-2 Características mecânicas/de potência/interface
Parâmetros | Min. | Typ. | Max. | Unidade |
Tamanho | 1U H × D × W≤ 44x236x483 | Mm |
Peso | ----- | ----- | 7 | Kg |
Consumo de energia (1) | ----- | ----- | 20 | W |
Refrigeração | Ventiladores de ar legal |
Fonte de alimentação (2) |
| -48 |
| VDC |
Interface | RS-232, Ethernet |
(1) O consumo real depende da potência de saída e da temperatura do ambiente.
(2) 110VAC, 220VAC e-48VDC é opcional.
Especificações ópticas
Tabela 2-3 Características Ópticas
Parâmetro | Símbolo | Min | Typ | Max | Unidades |
Comprimento de onda operacional | Λc | 1529 | 1550 | 1562 | Nm |
Faixa de recepção de sinal | Ps | -40 | ----- | -25 | DBm |
Ganho ON/OFF | G | ----- | 14 | ----- | DB |
Ganho de Flatness | Gf | ----- | 1.5 | 2 | DB |
Figura de ruído relativo | NF | ------ | -3 | 0 | DB |
Ganho dependente de polarização | PDG | ------ | ------- | 0,3 | DB |
PMD | PMD | ------ | ------- | 0,3 | Ps |
(1) opcional.
(2) Teste em 0 dBm de entrada.
