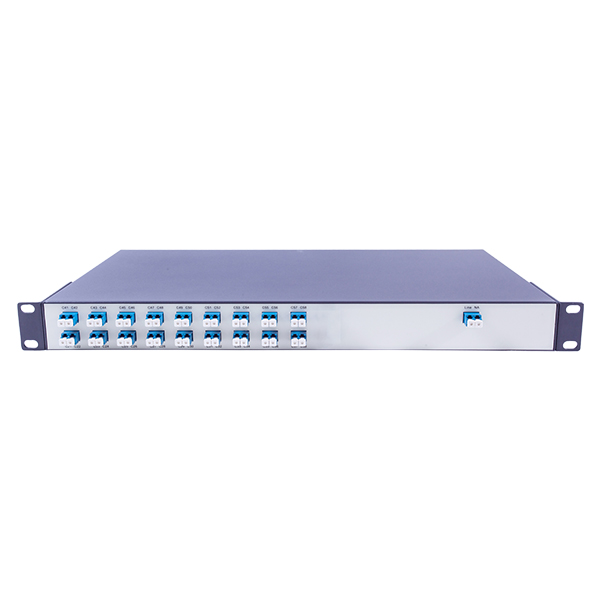

O multiplexador/demultiplexador DWDM lançado pela Guangzhou Sintai Communication Co., Ltd. é projetado para aplicações de rede DWDM de vários comprimentos de onda. DWDM mux demux funciona em uma grade ITU com espaçamento de canal de 100 GHz com base na tecnologia de filtro de filme fino (TFF).
A faixa de comprimento de onda do DWDM é de 1525nm a 1565 nm com um comprimento de onda de canal ITU opcional. Tem uma série de vantagens, como multi-tipo de estruturas de embalagem, baixa perda de inserção, alto isolamento de canal e assim por diante.
Baixa perda de inserção (IL)
Isolamento de alto canal
Alta estabilidade e confiabilidade
Ampla faixa de comprimento de onda operacional
Forneça 1 a 32 canais com um design compacto
Em conformidade com a ITU-T G.694.1
Em conformidade com o padrão GR-1209-CORE-2001 Telcordia
Em conformidade com o padrão GR-1221-CORE-1999 Telcordia
Em conformidade com a RoHS-6 (sem chumbo)
Sistema DWDM
Item | DWDM MUX/DEMUX | |||||
Número do canal | 1 | 2 | 4 | 8 | 16 | |
Comprimento de onda de funcionamento (nm) | 1525 ~ 1565 | |||||
Comprimento de onda do centro (nm) | Grade ITU-T | |||||
Espaçamento de canal (nm) | 0.8nm(100GHz) | |||||
Perda de inserção do canal (dB) | ≤ 0,8 | ≤ 1.2 | ≤ 1.8 | ≤ 2.6 | ≤ 4.5 | |
Largura de banda do canal (dB) | ITU ± 0,11 | |||||
Flatness (dB) | ≤ 0,5 | |||||
Isolamento do canal adjacente (dB) | ≥ 30 | |||||
Isolamento de canal não adjacente (dB) | ≥ 40 | |||||
Perda de retorno (dB) | ≥ 50 | |||||
Diretividade (dB) | ≥ 55 | |||||
Perda dependente da polarização (dB) | ≤ 0,2 | |||||
Dispersão do modo de polarização (ps) | ≤ 0,2 | |||||
Manipulação de energia (dB) | ≤ 500 | |||||
Temperatura de funcionamento (°C) | 0 ~ 70 | |||||
Temperatura de armazenamento (°C) | -40 ~ 85 | |||||
Tipo de pacote | Tubo de aço, caixa ABS, caixa padrão LGX, rack padrão 1U de 19 polegadas | |||||
