Cartão de 48CH AWG Pluggable

Cartão de 48CH AWG Pluggable

  • Pluggable 48CH AWG Card
  • Pluggable 48CH AWG Card
  • Pluggable 48CH AWG Card
  • Pluggable 48CH AWG Card
  • Pluggable 48CH AWG Card
  • Pluggable 48CH AWG Card

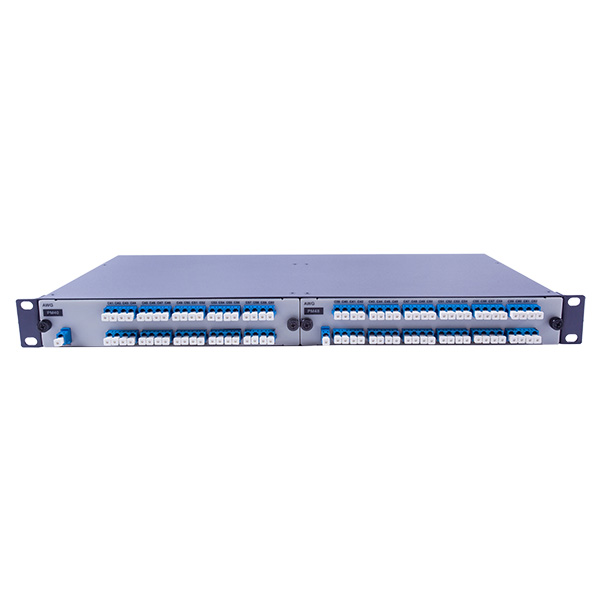

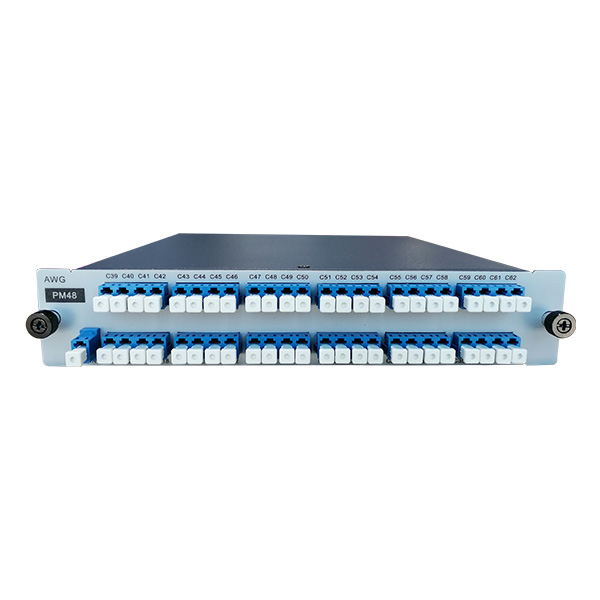

A placa AWG de 48 canais é um multiplexador ou desmultiplexador DWDM passivo de quarenta e oito canais de 100GHz (MUX & DEMUX) em uma única solução 1U. Este mux AWG pode ser usado em pares para expandir a capacidade em uma rede de transmissão bidirecional.


O cartão AWG de 48 canais plugáveis passivos unidirecionais de fibra única da Sintai Communication Co., Ltd possui dois módulos de função. Placa multiplexadora: suporta a multiplexação de sinais ópticos de 48 canais de comprimento de onda padrão WDM em uma fibra óptica de um núcleo para transmissão unidirecional.


Placa de desmultiplexador: divide os sinais ópticos mistos transmitidos pela placa de multiplexação na extremidade oposta nos sinais ópticos multicanal originais do comprimento de onda padrão WDM. Ao configurar 2 pares de placas de divisão de comprimento de onda unidirecional, ele pode expandir o número do canal de transmissão bidirecional para até 48 em fibras ópticas de dois núcleos


Cartão de 48CH AWG Pluggable Baixar PDF Entre em contato conosco

Produtos
Blog

Recurso de cartão 48CH AWG Pluggable

  • Alto isolamento, baixa perda de inserção, alta confiabilidade e estabilidade

  • Suporte 48 canais DWDM

  • Fácil instalação sem uma fonte de alimentação ou configuração do ambiente de trabalho

  • Sem consumo de energia e pode atender aos requisitos ambientais

  • Não há necessidade de depurar, não é necessário gerenciamento de rede, manutenção zero

  • Suporte de transmissão transparente que não esteja relacionada à velocidade, formato, conteúdo e aplicabilidade do serviço

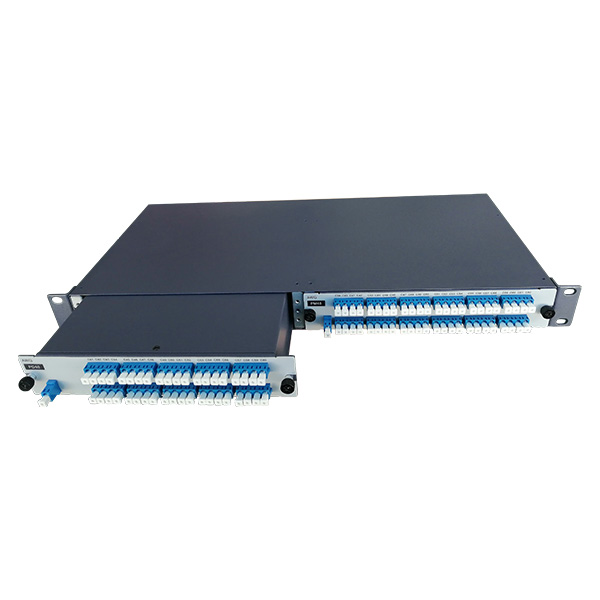

  • O chassi passivo OPC1600 é usado para carregar o cartão

  • Adote design de arquitetura modular com longa vida útil


Diagrama de cartão Pluggable 48CH AWG


Cartão AWG de multiplexador passivo unidirecional de fibra única de 48 canais


Estrutura funcional do cartão Pluggable 48CH AWG



Especificação do cartão Pluggable 48CH AWG

Número de canais

48

Número de slot ocupado

2

Faixa de comprimento de onda

DWDM: Banda C, 100 GHz

Perda de inserção

<5,5 dB

Rácio de isolamento de canais adjacentes

> 25 dB

Rácio de isolamento de canais não adjacentes

> 30 dB

Perda de retorno

> 40 dB

Direção

> 45 dB

Tipo de interface

Todas as interfaces são do tipo LC

Temperatura do trabalho

-40 ~ 85 °C

Temperatura de armazenamento

-40 ~ 85 °C
