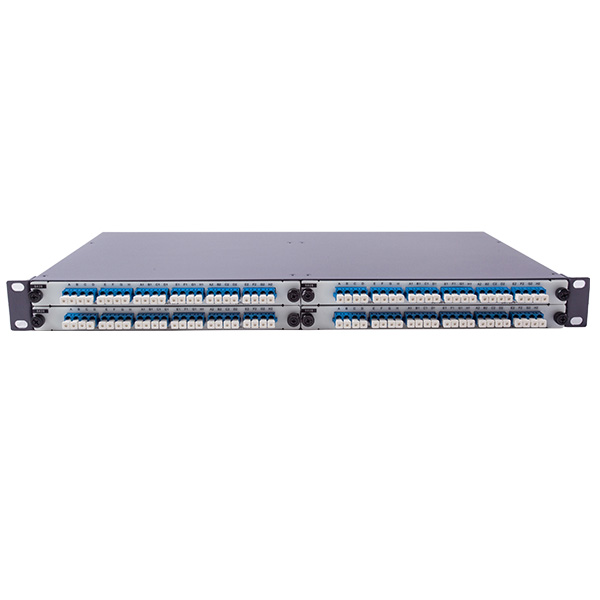

Os produtos CWDM plug-in 1U introduzidos pela empresa Sintai são modulares em design. Cada placa CWDM suporta multiplex/demultiplex CWDM de até 18 ondas. O cartão CWDM pode ser configurado de forma flexível de acordo com os requisitos da rede, o que economiza muito os recursos de fibra dos clientes.

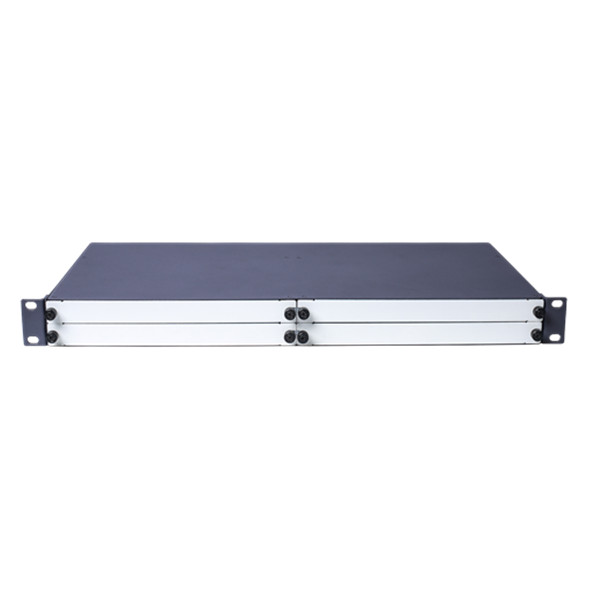

O chassi 1U pode fornecer 4 slots para suportar todos os tipos de cartões CWDM. É adequado para implantação centralizada CWDM e é amplamente utilizado em redes de áreas metropolitanas.

1U Plug-in Chassis Baixar PDF Entre em contato conosco

Produtos
Blog

1U Plug-in Chassis Características

  • Baixa perda de inserção

  • Isolamento de alto canal

  • Alta estabilidade e confiabilidade

  • Lightpath sem processo de cola

  • 2 ~ 18 canais são opcionais


1U Plug-in Chassis Especificação

Parâmetro

Unidade

MUX/DEMUX

Número do canal

CH

4

8

16

18

Comprimento de onda operacional

Nm

1260 ~ 1620

Comprimento de onda do centro @ λc

Nm

Grade ITU

Espaçamento do canal

Nm

20

Perda de inserção do canal

DB

≤ 1.8

≤ 2.5

≤ 3.5

≤ 4.0

Largura de banda do canal

Nm

≥ Λc ± 6,5

Canal Ripple

DB

≤ 0,5

Isolamento do canal adjacente

DB

≥ 30

Isolamento de canal não adjacente

DB

≥ 45

Perda de retorno

DB

≥ 50

Diretividade

DB

≥ 55

PDL

DB

≤ 0,2

PMD

Ps

≤ 0,2

Manipulação de energia

MW

≤ 500

Temperatura de funcionamento

°C

0 ~ 70

Temperatura de armazenamento

°C

-40 ~ 85

Tipo de fibra

-

Corning SMF-28e Ultra

Tamanho do pacote

Mm

Padrão 1U 19 ”,44(H)x442(W)x220(D)

Tipo de adaptador de fibra

-

SC ou LC
