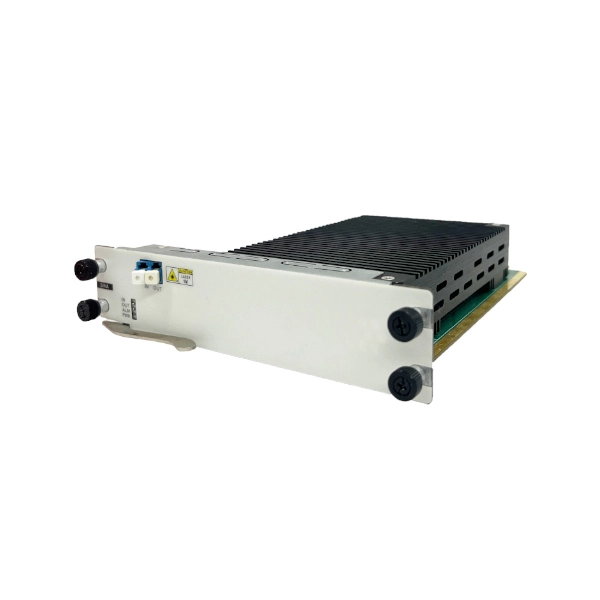

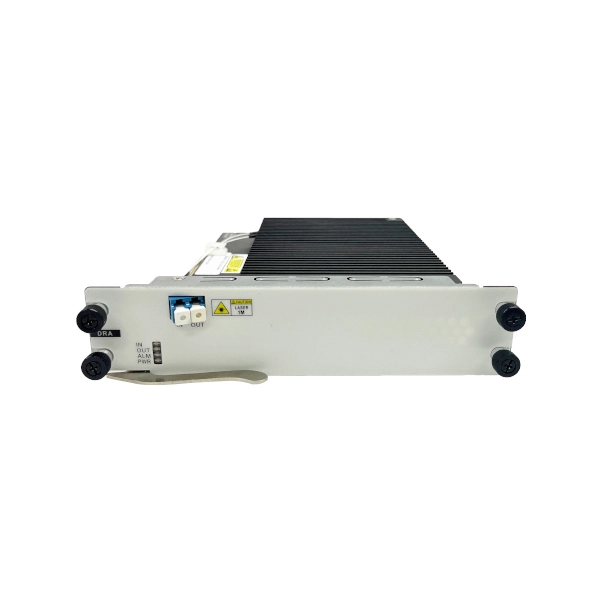

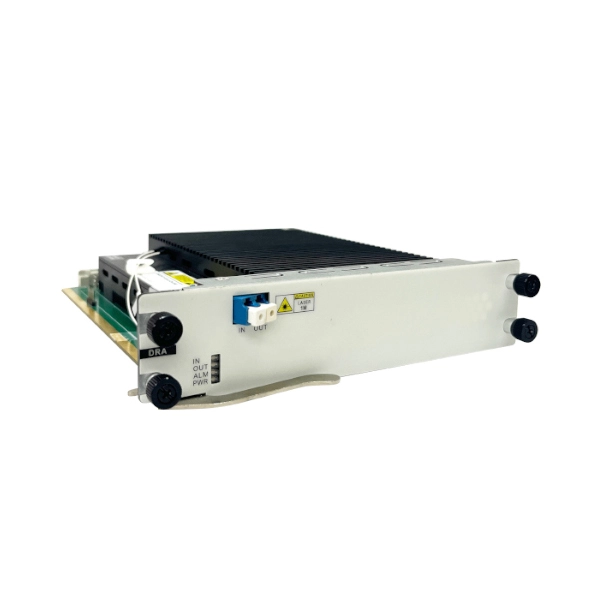

Cartão Amplificador Raman

Name: Cartão Amplificador Raman
Brand: Sintai Communication Co.,LTD.
Availability: InStock

O cartão de amplificador óptico Raman DRA (amplificador Raman distribuído) lançado pela Guangzhou Sintai Communication Co., Ltd. utiliza o efeito de espalhamento Raman na fibra de quartzo para fornecer ganho ao sinal óptico. Adotando o laser do comprimento de onda 14xxnm como o bombeamento de Raman, fornece o ganho à luz de sinal da C-banda, que pode efetivamente compensar a atenuação do sinal óptico na transmissão de longa distância de fibra para estender o orçamento de energia do link óptico e melhorar significativamente o OSNR, adequado para sistema de transmissão óptica de longa distância.

Baixar PDF Entre em contato conosco

Produtos

Blog

A 13ª Expo de Informações Eletrônicas da China (Ocidental)
Jul 17, 2025
Sintai Team Building 2025 Conghua
Jul 04, 2025

Diagrama de função de cartão amplificador Raman

Especificações técnicas do cartão do amplificador de Raman

Modelo	PRE-DRA
Parâmetro	Mínimo	Valor Normal	Máximo	Unidade	Observação
Comprimento de onda de trabalho	1528		1565	Nm
Potência óptica de entrada	-36		-10	DBm
Ganho eficaz	12	14	15	DB	@ G.652 fibra óptica> 40km, coeficiente de atenuação 0.20dB/km
Ganho de planura			2.2	DB	@ Ganho = 14
Comprimento de onda da bomba		1423 ~ 1465		Nm
Potência de saída total da bomba	700			Mw	@ Cada bomba pode ser definida para 500mw, 2 bombas no total
Figura de ruído			0	DB
Limite de potência óptica de entrada	-38			DBm	Configurável
Número de slots ocupados	Suporta todos os chassis da série OTNS8600, ocupa 2 slots

Modelo	BOOST-DRA
Parâmetro	Mínimo	Valor Normal	Máximo	Unidade	Observação
Comprimento de onda de trabalho	1528		1565	Nm
Potência óptica de entrada	0		14	DBm
Ganho eficaz		10		DB	@ G.652 ópticoFibra> coeficiente de atenuação de 40km 0.20dB/km
@ Potência óptica de entrada = 14dBm
Ganho de gordura			2.2	DB	@ Ganho = 14
Comprimento de onda da bomba		1423 ~ 1465		Nm
Potência de saída total da bomba	700			Mw	@ Cada bomba pode ser definida para 500mw
					Total de 2 bombas
Figura de ruído			0	DB
Limite de potência óptica de entrada	0			DBm	Configurável
Número de slots ocupados	Suporta todos os chassis da série OTNS8600, ocupa 2 slots
