Fibra de compensação de dispersão de 40km

Fibra de compensação de dispersão de 40km

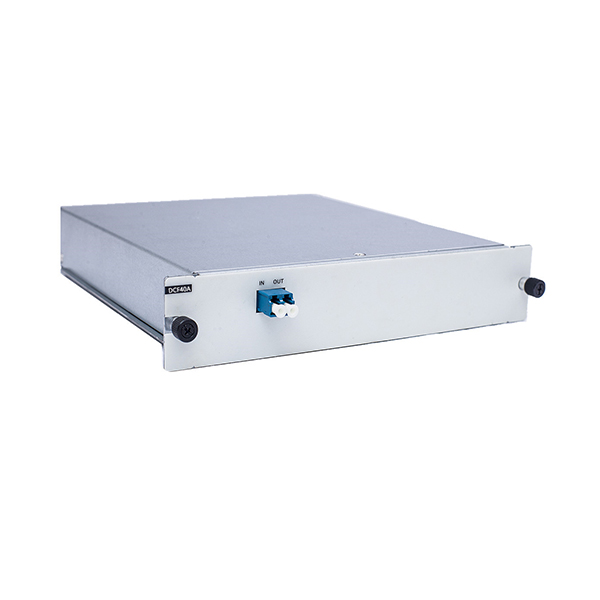

  • 40km Dispersion Compensation Fiber

Em comunicações de fibra óptica, os módulos de compensação de dispersão (DCM) (também chamados de unidades de compensação de dispersão, DCU) podem ser usados para compensar a dispersão cromática de, por exemplo, uma longa extensão de fibra de transmissão.


Tipicamente, tal módulo fornece uma quantidade fixa de dispersão (por exemplo, dispersão normal na região espectral de 1,6 μm), embora módulos de dispersão sintonizáveis também estejam disponíveis.


Um módulo pode ser facilmente inserido em um link de fibra óptica porque possui conectores de fibra para entrada e saída. As perdas de inserção podem ser compensadas com um amplificador de fibra, por exemplo, um amplificador de fibra dopada com érbio em um sistema de telecomunicações de 1,5 μm. Um módulo de compensação de dispersão é frequentemente colocado entre dois amplificadores de fibra.

Fibra de compensação de dispersão de 40km Baixar PDF Entre em contato conosco

Produtos
Blog

Princípio de compensação de dispersão de fibra de compensação de dispersão de 40km

A dispersão é uma propriedade chave de transmissão de fibra óptica. Após a transmissão atravésFibra DCMAo longo de uma certa distância, o sinal de pulso óptico se amplia no tempo, causando interferência entre símbolos, aumentando a taxa de erro e degradando a qualidade da comunicação.

  • Quanto maior for a taxa de dados, mais facilmente será a interferência entre símbolos.

  • Quanto maior for a distância de transmissão, mais facilmente será a interferência entre símbolos.



Característica de fibra de compensação de dispersão de 40km

  • 100% de compensação de inclinação de fibra G.652 em banda C (típico)

  • Baixa perda de inserção

  • Dispersão de modo de baixa polarização

  • Compensação de dispersão de banda larga

  • Compensação até 40 km

  • Completamente passivo-sem alimentação utilizada

  • GR-2854-CORE Telcordia, compatível com ROHS


Especificação de fibra de compensação de dispersão de 40km

Modelo do produto

DCF40A

Comprimento de compensação G.652 equivalente

40km

Dispersão de comprimento de onda 1545nm (ps/nm)

-670 ± 30

Inclinação relativa da dispersão do comprimento de onda 1545nm

0,004 ± 20%(nm-1)

Perda de inserção

DB ≤ 4.8

Dispersão do modo de polarização

≤ 0,9 ps

Potência óptica de entrada nominal de onda única

≤ 0 dBm

Interface óptica

Todas as interfaces são do tipo LC

Consumo de energia típico

0W (componentes passivos)

MTBF

> 200000 horas

Número de slot ocupado

2 slots (placa de compensação de dispersão com mais de 40km precisa ser configurada individualmente com o quadro passivo DCF)
