1U Rack Mount 96CH AWG

1U Rack Mount 96CH AWG

  • 1U Rack Mount 96CH AWG

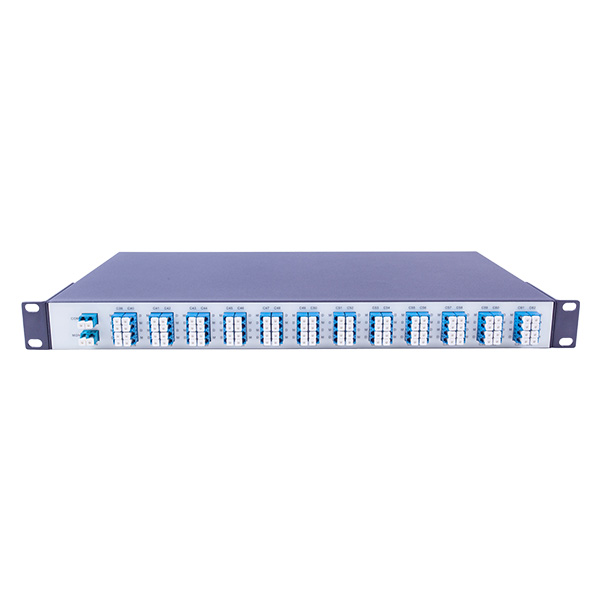

O produto AWG atérmico de 96 canais de montagem em rack 1U da Sintai pode ser instalado em um gabinete padrão de 19 polegadas. Ele pode suportar até 1*96 canal módulo AWG athermal.


Dois dispositivos podem realizar a transmissão de fibra dupla do serviço de 96 canais independentes, o que pode maximizar a taxa de utilização do núcleo da fibra. Ao configurar com nosso equipamento OTU/OLP/EDFA/DCF, pode estender muito a distância de transmissão e aumentar a capacidade de carga, e o equipamento também fornece monitor de porta de monitoramento óptico para monitoramento de qualidade de canal em tempo real.

1U Rack Mount 96CH AWG Baixar PDF Entre em contato conosco

Produtos
Blog

1U Rack Mount 96CH AWG Característica

  • Baixa perda de inserção

  • Isolamento de alto canal

  • Alta estabilidade e confiabilidade

  • Perda dependente de baixa polarização

  • Suporte 96 canais DWDM


1U Rack Mount 96CH AWG Especificação

Parâmetro

Unidade

Característica



Gauss

Top plano

ITU

GHz

± 6,25

Espaçamento do canal

Nm

0.4nm(50GHz)

Número do canal


80, 96 ou cliente especificado

Precisão do comprimento de onda

Nm

≤ 0,05

Perda de inserção do canal

DB

≤ 7.0

≤ 8.0

-1dB Largura de banda

Nm

≤ 0,24

≤ 0,34

-3dB Largura de banda

Nm

≤ 0,3

≤ 0,51

Isolamento do canal adjacente

DB

≥ 18

Isolamento de canal não adjacente

DB

≥ 25

Isolamento total

DB

≥ 15

≥ 16

Canal Ripple

DB

≤ 1.5

Perda de retorno

DB

≥ 45

Diretividade

DB

≥ 50

PDL

DB

≤ 0,5

PMD

Ps

≤ 0,5

Manipulação de energia

MW

≤ 300

Temperatura de funcionamento

°C

-10 ~ 70

Temperatura de armazenamento

°C

-40 ~ 85

Tipo de fibra

-

Corning SMF-28e Ultra

Tamanho do pacote

Mm

Padrão 1U 19 ", 44(H)x442(W)x220(D)
