Plataforma 5U

Plataforma 5U

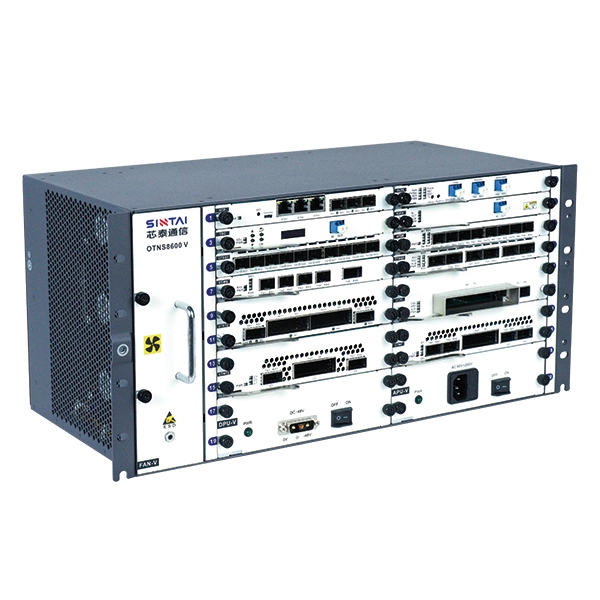

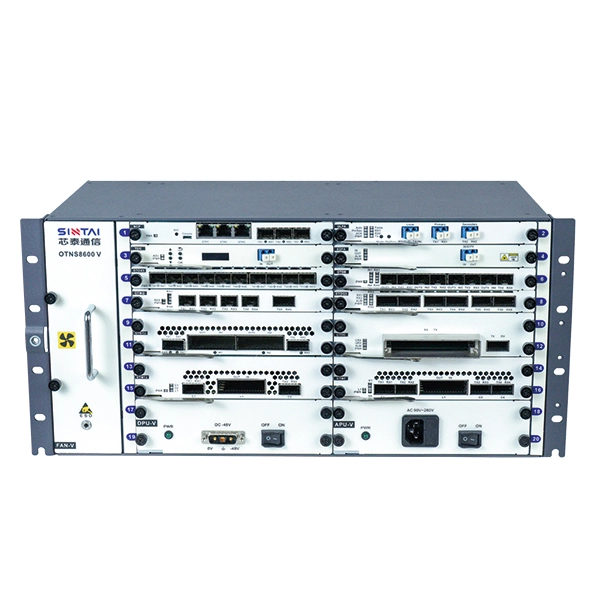

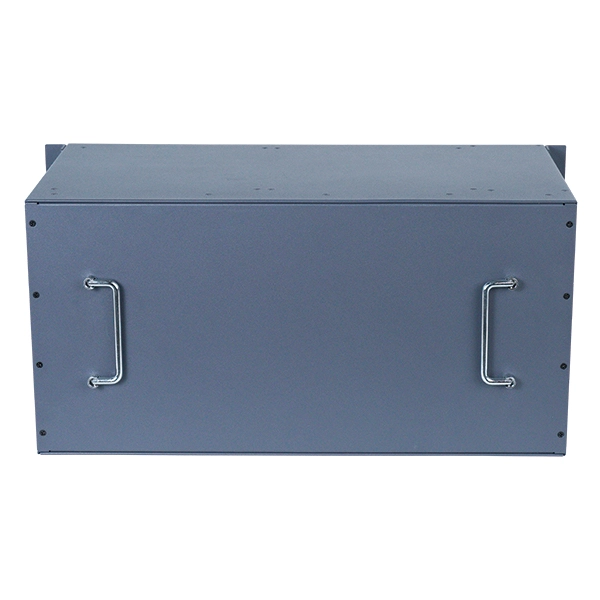

Sistema de transporte óptico 5U DWDM/CWDM
  • 5u c dwdm optical transport system1
  • 5u c dwdm optical transport system2
  • 5u c dwdm optical transport system3
  • 5u c dwdm optical transport system1
  • 5u c dwdm optical transport system2
  • 5u c dwdm optical transport system3

O sistema de rede de transmissão óptica do tipo OTNS8600 V, que é usado principalmente na camada de convergência do metrô e na camada de núcleo do metrô, é uma nova geração de sistema de transmissão óptica com alta integração, alta capacidade, e de longa distância lançado pela Sintai Communication Co., Ltd.


O equipamento aplica tecnologia de transmissão avançada e tecnologia altamente integrada, enfrentando toda a transmissão IP.


Ele fornece uma função de ampla largura de banda, alta capacidade e transmissão totalmente transparente, que pode realizar uma atualização de capacidade suave, oferece uma solução de proteção abrangente, flexível e madura, e fornecer uma plataforma estável para operação de serviço múltiplo e futura atualização e expansão da rede.

Plataforma 5U Baixar PDF Entre em contato conosco

Produtos
Blog

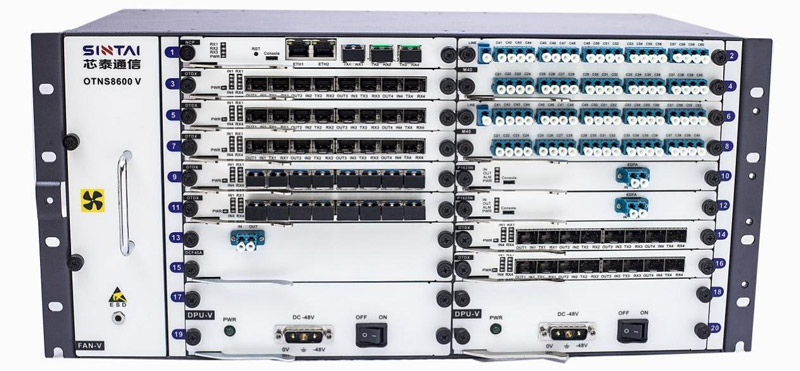

Estrutura do sistema



Características do produto

Grande capacidade de transmissão e capacidade de atualização modular

  • Ele suporta 96 comprimentos de onda de transmissão do sistema 10G na banda C.

  • Ele suporta uma taxa de acesso de até 400Gbit/s para um único canal.

  • Ele suporta uma arquitetura de multiplexação/demultiplexação de nível único para comprimento de onda 80/96, sem a necessidade de OCI para implementar multiplexação/demultiplexação para 80 comprimentos de onda.

  • Sistema WdmSuporta uma expansão do sistema para comprimento de onda 40/48->80/96 e também uma expansão modular para 10G->400G, o que garante o baixo investimento no estágio inicial da construção da rede e a expansão suave no estágio final, de modo a atender à futura demanda crescente em largura de banda.


Multi-taxa, multi-protocolo, acesso de serviço completo e convergência

  • Acesso a serviços SDH/SONET, serviços de dados de POS, GE, 10 GE, 40 GE, 100 GE e outros serviços de SAN, CPRI em vários níveis de taxa.


Alta integração, manutenção verde, conveniente

  • O quadro 5U suporta 16 slots de serviço, com um nível super alto de integração.

  • Estrutura compacta e instalação flexível, disponível para instalação no armário com profundidade de 300mm.

  • Ele suporta instalação livre de configuração e o equipamento é plug-and-play.

  • Ele suporta uma plataforma de gerenciamento de rede unificada e fornece uma capacidade de monitoramento de desempenho perfeito no desempenho de redes e equipamentos.

  • O menor consumo de energia na indústria, ajudar os operadores a construir uma rede de poupança de energia verde.

  • Excelente design de arquitetura e transmissão de dados segura.

  • Oferece uma variedade de proteção de nível de rede e fornece proteção abrangente para linhas e serviços de fibra óptica.

  • Ele fornece proteção abrangente de equipamentos: proteção de equipamentos de energia, proteção do ventilador.

  • A transmissão transparente de todos os serviços reduz o atraso de transmissão do circuito cruzado e garante a confiabilidade da transmissão.

  • As interfaces totalmente ópticas são conectáveis e reutilizáveis, o que reduz o investimento de peças de reposição.



Especificação do produto

Parâmetro

Descrição

Modelo do produto

OTNS8600 V

Tamanho do equipamento

(HxWxD, mm)

5U: (fonte de alimentação frontal)

220 × 442 × 220

Slots de serviço

16 slots

Consumo de energia

450W (max)

Número máximo de canais

CWDM: 18 ondas, DWDM: 96 ondas (50 GHz)

Taxa máxima de canal único

400Gbit/s

Taxa de linha

1,25 Gbit/s, 2,5 Gbit/s, 10Gbit/s, 25Gbit/s, 40Gbit/s, 100Gbit/s, 200Gbit/s, 400Gbit/s

Tipos de serviço suportados

  • STM-1/4/16/64/256, OC-3/12/48/192/768

  • OTU-1/2/3/4

  • FE/GE/10GE/25GE/40GE/100GE

  • FC 1G/2G/4G/8G/16G/32G

  • EPON, GPON, CPRI 1/2/3/6/7/10, eCPRI

Características do relógio

Suporte IEEE 1588V2 pass-through

Topologia de rede

Ponto a ponto, corrente, malha, anel

Proteção de nível de rede

Canal óptico 1 + 1 proteção, proteção óptica multiplex seção 1 + 1, linha óptica 1 + 1 proteção

Dispositivo-nível de proteção

Fonte de alimentação 1 + 1 backup

Gestão de rede

  • SNMP

  • Interface Visual Web

  • Sistema de gestão de rede OTNS8600

Instalação

19 "padrão de montagem em rack

Faixa de temperatura operacional

-5 °C ~ 50 °C

Faixa de umidade operacional

5 a 95% sem condensação

Faixa de temperatura de armazenamento

-40 °C ~ 85 °C

Dissipação de calor

Ventilador de refrigeração

Método de fornecimento de energia

AC: 90 ~ 260V ou DC: -36 ~ -72 V
