Sistema WDM 5G Fronthaul

Visão geral do 5G Fronthaul

Fronthaul é definido como a conexão baseada em fibra na infraestrutura RAN entre a Unidade Baseband (BBU) e a Unidade de Rádio Remota (RRU). O Fronthaul se originou com redes LTE quando as operadoras primeiro moveram seus rádios para mais perto das antenas. Este novo link foi estabelecido para complementar a conexão de backhaul entre o BBU e o núcleo da rede central.

Com o rápido desenvolvimento dos sistemas de comunicação sem fio 3G, 4G e FTTx, o consumo de recursos de fibra óptica na rede de acesso torna-se cada vez mais sério. A rede intensiva 5G e a cobertura profunda precisam consumir mais recursos de fibra de acesso. A falta de recursos de fibra de acesso tem atraído cada vez mais a atenção das principais operadoras nacionais e internacionais. A fim de economizar recursos de fibra óptica 5G, a Sintai Communication visa a C-RAN 4G e a transmissão de fronthaul 5G, fornecendo a melhor solução de rolamento fronthaul e uma gama completa de dispositivos de acesso óptico direto.

Na transmissão de fronthaul sem fio, o BBU e o RRU adotam o modo de suporte de divisão de comprimento de onda passivo. Com base na tecnologia WDM, a fibra de backbone pode realizar o afastamento de várias estações base por apenas um núcleo, o que pode economizar muito os recursos de fibra. É aplicável a áreas onde os recursos de fibra são restritos ou os BBUs são implantados de forma centralizada.

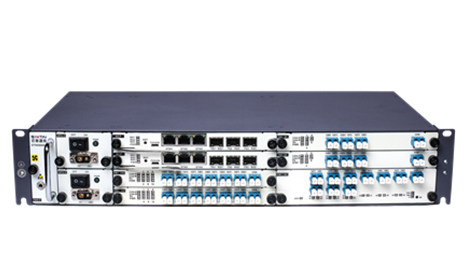

Sintai também propôs a solução WDM semiativa para transmissão de fronthaul 5G. É semelhante ao WDM passivo, monitoramento de gerenciamento de rede e funções de proteção de camada óptica são adicionadas com base na manutenção de baixo custo WDM passivo de ponta a ponta. O equipamento lateral DU está ativo com proteção óptica da camada e comutação automática. A falha de energia do equipamento afeta apenas o gerenciamento da rede, mas não afeta o serviço. Sem energia para o sistema remoto com a capacidade de implantação ao ar livre. O mux/demux passivo pode ser implantado junto com a AAU para lidar com o serviço de estação única ou pode ser implantado no local de interseção óptica para convergir o serviço de várias estações

1. Fronthaul 5G

5G Fronthaul é definido como a conexão baseada em fibra em C-RAN infraestrutura entre a Unidade Distribuída (DU) e a Unidade de Antena Ativa (AAU).

2. sistema WDM semi-ativo de 5G Fronthaul

Implantando o equipamento ativo na Unidade de Distribuição (DU) e equipamento passivo na Unidade de Antena Ativa (AAU).

3. sistema WDM passivo de 5G Fronthaul

Implantando o equipamento passivo na Unidade de Distribuição (DU) e Unidade de Antena Ativa (AAU).

Vantagens do sistema 5G Fronthaul WDM

• Suporte para padrões CPRI e eCPRI, bem como rede híbrida 4G/5G.

• Alta largura de banda com taxas de 25G de canal único, que podem evoluir suavemente para 50G de comprimento de onda único no futuro.

• Alta densidade com 20 pares de comprimentos de onda em uma única fibra de tronco.

• Largura de banda entregue por um único comprimento de onda exclusivo para garantir alta eficiência de transmissão. Recursos abundantes de largura de banda.

• A tecnologia ONU incolor permite alocação de comprimento de onda flexível e roteamento de comprimento de onda.

• No futuro, uma ONU de fator de forma pequeno incolor (SFP) pode ser inserida diretamente na Unidade de Antena Ativa (AAU) para aumentar a densidade de integração do equipamento.

• O Arrayed Waveguide Grating (AWG) incorre em uma perda de potência de cerca de 5,5 dBm, que é menor do que a do divisor óptico.
