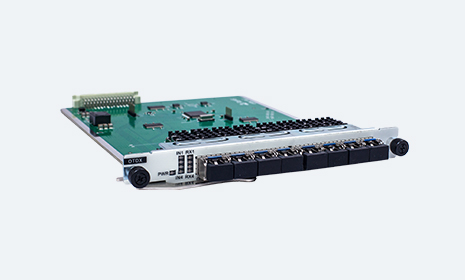

Transponder OTU

Transponder óptico VS Muxponder

Na transmissão óptica, transponder eMuxponderPertencem a OTU (unidade de transformação óptica)/unidade de conversão de comprimento de onda, a função principal é convergir ou converter um ou vários sinais do lado do cliente após o acesso, e saída DWDM (de acordo com ITU-T recomendação G.694.1) ou comprimento de onda padrão CWDM (de acordo com ITU-T recomendação G.694.2), para facilitar a unidade de multiplexação, pode executar WDM em sinais ópticos de diferentes comprimentos de onda.

O que é um transponder óptico?

Os transponders ópticos são usados para habilitar conexões ponto a ponto em longas distâncias quando a taxa do cliente corresponde ao comprimento de onda óptico. Nos casos em que as taxas de cliente são inferiores ao comprimento de onda óptico.

O que é Muxponder?

Um muxponder é o elemento que envia e recebe o sinal óptico em uma fibra da mesma maneira que um transponder, exceto que o muxponder tem a funcionalidade adicional de multiplexar várias interfaces de cliente sub-taxa em a interface da linha.

A principal diferença entre Transponder vs Muxponder

• Transponder

N em N out: N * Serviços do lado do cliente de baixa velocidade ==> N * sinais ópticos de comprimento de onda padrão

• Muxponder

N em um fora: N * serviços de baixa velocidade do lado do cliente ==> 1 * sinal óptico de comprimento de onda padrão de alta velocidade

Como líder na indústria de transmissão óptica, a SINTAI está agora entre os principais fabricantes profissionais de transponders OTU na China. Temos a capacidade de fornecer diferentes tipos de transponders para atender a todas as suas necessidades de negócios. Entre em contato conosco para obter o preço do transponder agora!

Aplicação de transponder óptico (O-E-O) em rede WDM

OEO (Optical Electrical Optical) significa óptico → elétrico → óptico. O sinal óptico a ser amplificado é primeiro convertido em um sinal elétrico, após a função 3R (amplificação de sinal, extração de relógio, regeneração de sinal) e, em seguida, convertido em um sinal óptico, desempenhando assim um papel na amplificação de potência óptica. O transponder óptico é usado principalmente para amplificar um único sinal a uma taxa baixa de 10Gbit/s ou abaixo de um por um.

• Amplificar o sinal óptico

Se a entrada for um sinal óptico fraco, a saída pode ser convertida em um sinal óptico forte.

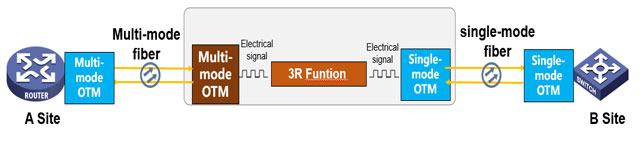

• Fibra multimodo para fibra de modo único

Se for uma fibra multimodo, pode ser convertida em uma fibra de modo único.

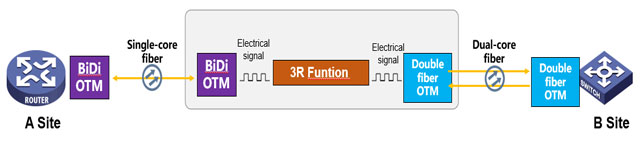

• Fibra de núcleo único para fibra de núcleo duplo

Se for uma fibra de núcleo único, pode ser convertida em uma fibra de núcleo duplo.

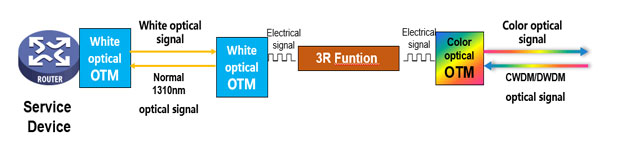

• Conversão óptica de comprimento de onda

Se for um sinal óptico branco, pode ser convertido em um sinal óptico colorido.

• A interface elétrica para o sinal óptico

Se um lado estiver equipado com um módulo de interface elétrica e o outro lado estiver equipado com um módulo de interface óptica, o sinal de interface elétrica RJ45 também pode ser convertido em um sinal óptico.

Características do transponder óptico:

• Suporta taxa de trabalho de 155Mbit/s ~ 100 Gbit/s opcional [dependendo da placa da unidade OEO e do OTM (módulo de transporte óptico) configurado].

• Suporta a gama completa de 1260 ~ 1650nm comprimento de onda de trabalho (dependendo do OTM (Módulo de Transporte Óptico) configurado).

• Vários tipos de serviços estão disponíveis, como Ethernet, SDH, ATM, etc., e transmissão transparente de acessosS serviços.

• Os cenários de aplicação suportam fibra única para fibra dupla, conversão de comprimento de onda, conversão de modo, modelagem de sinal óptico e amplificação de potência óptica.

• O relé de sinal pode ser realizado e a distância de transmissão pode ser estendida (a distância depende do OTM (módulo de transporte óptico) configurado)

O que é Transponder em DWDM

O transponder óptico também é um transponder CWDM ou DWDM, que significa óptico para elétrico para óptico. O transponder DWDM converte um sinal óptico em um sinal elétrico e, em seguida, o recupera em um sinal óptico. O transponder óptico converte serviços do lado do cliente em sinais ópticos padrão após a reamplificação, retemporização e remodelação.

Transponder óptico é necessário no sistema WDM:

1. em um caso onde o equipamento de diferentes comprimentos de onda precisa se comunicar uns com os outros, o transponder óptico pode resolver o problema incompatível entre eles.

2. há mais de uma rede de fibra óptica fornecida por diferentes provedores e de diferentes padrões. Precisamos de um transponder WDM para atravessar de uma rede de fibra óptica para outra.
