O que é o módulo de compensação de dispersão?

Em comunicações de fibra óptica, os módulos de compensação de dispersão (DCM) (também chamados de unidades de compensação de dispersão, DCU) podem ser usados para compensar a dispersão cromática de, por exemplo, uma longa extensão de fibra de transmissão. Um módulo de compensação de dispersão é frequentemente colocado entre dois amplificadores de fibra.

Como podemos reduzir a dispersão?

Uma maneira de diminuir a dispersão cromática é estreitar a largura espectral do transmissor. Os lasers, por exemplo, têm uma largura espectral mais estreita do que os LEDs. Um laser monocromático emite apenas um comprimento de onda e, portanto, não contribui para a dispersão cromática.

O que você quer dizer com fibras de dispersão zero?

Um comprimento de onda onde o grupo retarda a dispersão de uma fibra ou um material é zero. Categorias: óptica geral, fibra óptica e guias de onda. Símbolo da fórmula: λ0.

Como funciona um módulo de compensação de dispersão?

Um módulo de compensação de dispersão (ou DCM) é usado para compensar a dispersão cumulativa em uma fibra de modo único e um coeficiente de dispersão é usado para caracterizar o valor de dispersão. O valor para SMF regular é em torno de 16 ~ 17 ps/(nm * km) a 1550nm.

O que é TDCM em WDM?

O TDCM (Módulo de Compensação de Dispersão Tunável) é usado para compensar a dispersão de sinais ópticos. Para WDM: Os módulos DCM são instalados em quadros DCM e são usados para compensar a dispersão positiva das fibras de transmissão para ajudar a manter a forma de um sinal propagado. É muito flexível na aplicação com valores variáveis.

Produtos

Blog

A 13ª Expo de Informações Eletrônicas da China (Ocidental)
Jul 17, 2025
Sintai Team Building 2025 Conghua
Jul 04, 2025

TDCM

A dispersão é uma das propriedades de transmissão da fibra óptica, e o sinal de pulso óptico será ampliado no tempo após a transmissão na fibra óptica por uma distância, o que produz interferência entre símbolos, aumentando assim a taxa de erro e afetando a qualidade da comunicação. O módulo de compensação de dispersão ajustável (TDCM) é criado para resolver este problema.

Tipos de TDCM

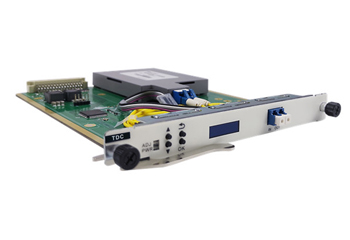

01- Cartão de compensação de dispersão sintonizável

A placa de linha Tunable Dispersion Compensation usa fibra como a tecnologia subjacente para atingir a sintonização, o que permite que ela seja desbloqueada de uma grade de fibra semelhante a uma grade de 100/50 GHz específica e as tecnologias etalon exigem.
MAIS

Aplicações TDCM

A dispersão cromática é um fator importante no desempenho dos sistemas de comunicações de fibra óptica. É um tópico e característica de desempenho que é importante para ser entendido e contabilizado ao operar e/ou projetar equipamentos TDCM para redes baseadas em fibra.

Com diferentes cores do espectro de luz viajando em diferentes velocidades devido às diferenças no índice de refração, na figura acima da luz vermelha viaja mais rápido que o azul, devido ao seu índice mais baixo. Ao longo da distância, vermelho e azul serão separados, portanto, o sinal será ampliado.

Em distâncias mais longas, essa pequena "dispersão" eventualmente se soma a um grau em que a extremidade receptora não pode distinguir adequadamente entre dois sinais consecutivos à medida que os pulsos começam a se sobrepor. Se não for gerenciado, isso pode causar sérios problemas em sistemas de comunicação de rede, especialmente em aplicativos de taxa de bits rápida.

TDCM (Módulo de Compensação de Dispersão Tunável) é um método que usa filtragem eletrônica para compensar a dispersão em um link de comunicação óptica. É adequado para sistemas de transporte WDM de alta velocidade e longa distância. Pode ser incluído em um canal de comunicações para compensar a degradação do sinal causada pelo meio e tem a capacidade de ajustar o valor de compensação de dispersão de acordo com as características da fibra óptica, que pode o transporte de sinal em longa distância em uma boa maneira.

Vantagens TDCM

Sintai TDCM é um compensador ajustável e totalmente integrado que fornece controle dinâmico preciso da dispersão cromática para uma variedade de aplicações. Nosso instrumento TDCM é apresentado com a tecnologia de grade de fibra bragg (FBG), que tem uma ampla faixa de dispersão e largura de banda operacional. Está disponível em versões do tipo de cartão e rackmount. A interface do software de controle e o botão de hardware permitem fácil integração e tempo mínimo de configuração para configurações experimentais. Sintai TDCM tem as seguintes vantagens:

• Ajustável

• Sintonia de dispersão de ± 1200ps/nm

• Transmissividade plana

• Operação de grade ITU incolor multi-canal

• Baixa latência

• Baixa perda de inserção, potência de ajuste e dependência de polarização

• Correspondência de inclinação G.652

• Multi-canal

• A faixa de compensação de dispersão é grande

• Transparente e não altera o sinal óptico.

• Estrutura simples

• Manutenção conveniente

• Seguro e confiável

FAQs TDCM

O que é o módulo de compensação de dispersão?

Em comunicações de fibra óptica, os módulos de compensação de dispersão (DCM) (também chamados de unidades de compensação de dispersão, DCU) podem ser usados para compensar a dispersão cromática de, por exemplo, uma longa extensão de fibra de transmissão. Um módulo de compensação de dispersão é frequentemente colocado entre dois amplificadores de fibra.
Como podemos reduzir a dispersão?

Uma maneira de diminuir a dispersão cromática é estreitar a largura espectral do transmissor. Os lasers, por exemplo, têm uma largura espectral mais estreita do que os LEDs. Um laser monocromático emite apenas um comprimento de onda e, portanto, não contribui para a dispersão cromática.
O que você quer dizer com fibras de dispersão zero?

Um comprimento de onda onde o grupo retarda a dispersão de uma fibra ou um material é zero. Categorias: óptica geral, fibra óptica e guias de onda. Símbolo da fórmula: λ0.
Como funciona um módulo de compensação de dispersão?

Um módulo de compensação de dispersão (ou DCM) é usado para compensar a dispersão cumulativa em uma fibra de modo único e um coeficiente de dispersão é usado para caracterizar o valor de dispersão. O valor para SMF regular é em torno de 16 ~ 17 ps/(nm * km) a 1550nm.
O que é TDCM em WDM?

O TDCM (Módulo de Compensação de Dispersão Tunável) é usado para compensar a dispersão de sinais ópticos. Para WDM: Os módulos DCM são instalados em quadros DCM e são usados para compensar a dispersão positiva das fibras de transmissão para ajudar a manter a forma de um sinal propagado. É muito flexível na aplicação com valores variáveis.

Recursos relacionados ao TDCM

A capacidade de ajuste em DWDM tem sido um requisito fundamental para a maturidade da tecnologia ao longo dos anos, desde a introdução de lasers ajustáveis, receptores de banda larga e amplificadores de ganho variável.

Baixar PDF
